在CAD中插入图块时候还可以用阵列、定数等分方式和定距等分方式插入多个图块。
一、阵列插入图块
调用【阵列插入图块】的方法如下:
-命令行:在命令中输入MINSERT
该命令是结合插入图块命令INSERT和阵列命令ARRAY而形成的。需要插入多个相同图块时,就可以使用MINSERT命令进行操作,这样不能节约绘图时间,还可减少磁盘占用空间。
【实战】阵列插入图案

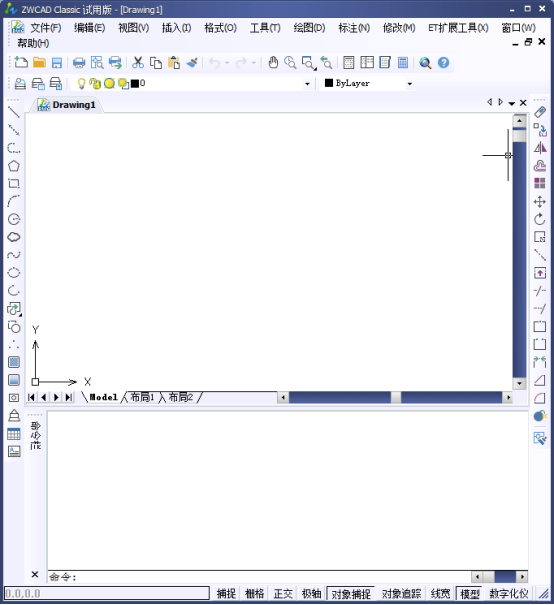

1.我们打开中望CAD

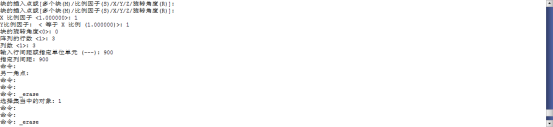

2.在命令行中输入MINSERT,调用【阵列插入图案】命令,命令行提示如下。

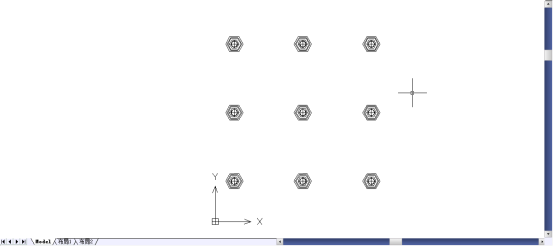

3.阵列插入团的最终结果参考下图。
二、定数等分方式插入图块
在前面章节讲解了定数等分命令DIVIDE插入点的操作方法,在此也可以通过该命令按照类似的方法以定数等分方式插入图块。
调用【定数等分插入图块】的方式如下。
-命令行:在命令行中输入DIVIDE。
【实战】定数等分方式插入图块

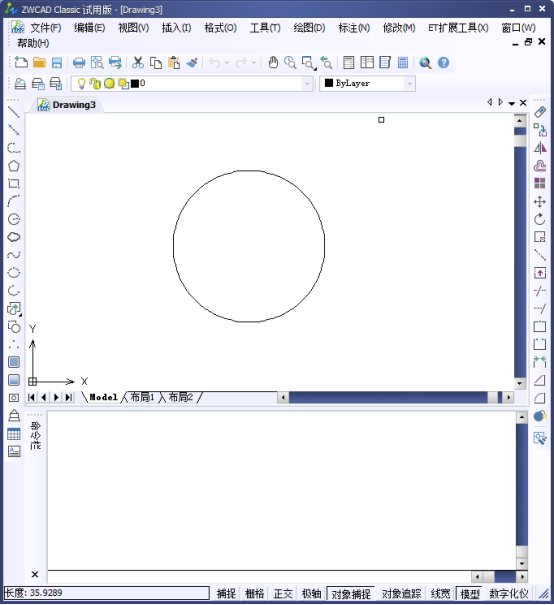

1.打开我们的中望CAD
2.在命令行中输入DIVIDE,调用【定数等分插入图案】命令,命令行提示如下。

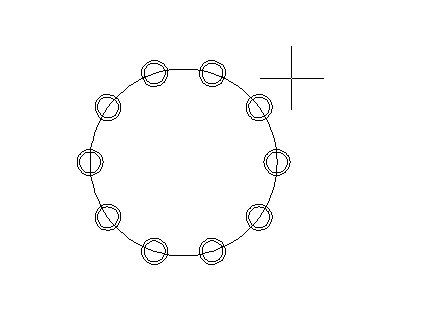

3.定数等分插入图案最终结果参考下图。
三、定距等分方式插入图块
以定距等分方式插入图块与定数等分方式插入图块的方法类似。
电泳【定距等分插入图块】的方式如下。
-命令行:在命令行中输入MEASURE。
-功能区:在【默认】选项卡中,单击【绘图】面板中的【测量】按钮。
