国内知名三维CAD/CAM软件中望3D是一款为企业提供高性价比的三维CAD/CAM解决方案,造型、模具、装配、逆向工程、钣金、2-5轴加工等功能模块一应俱全,下面就为大家介绍一下中望3D在电机行业装配下的参数化设计,在设计中可以通过控制几个关键尺寸,来派生新的零件,以达到提高设计效率。
中望3D建模设计电机装配三维效果图

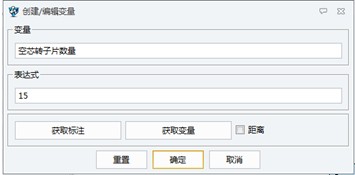

我们要按照实例设计一款电机,首先我们要确定一个基准部件,在本案里我们以电机转子为基准开始设计.首先打开中望3D软件进入建模界面工具命令条--变量,设置转子单片厚度为1;空芯转子片数量15;十字芯转子片数量20。
然后在XY平面的基础上创建两个基准面,在这里我们将以参考变量表达式的方式来标注基准面偏移量。

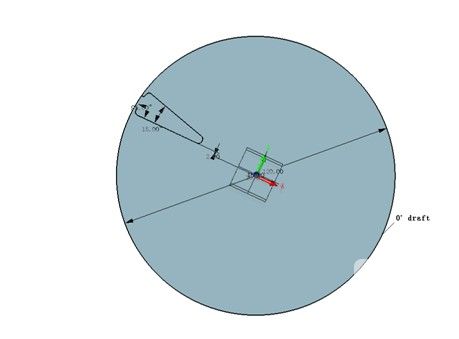

创建好后现在开始绘图,创建Φ120厚1的圆片,在圆片上按尺寸绘制草图。

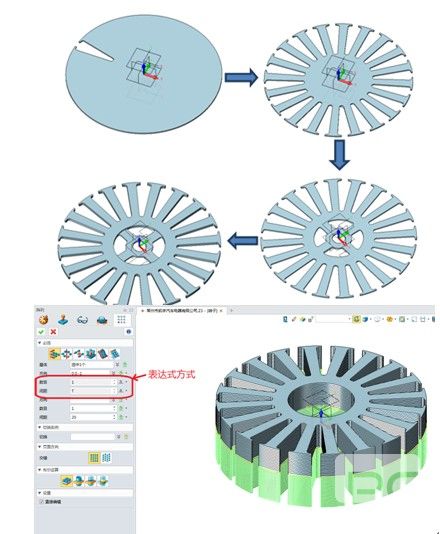

拉伸切除,并圆形阵列20份.绘制草图完成中间部分,复制一个转子片创建中间没有十字芯的转子片.最后阵列完成转子的创建。

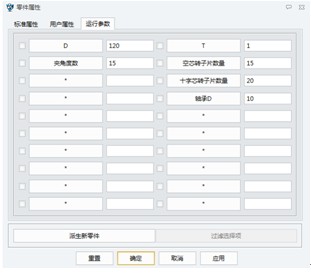

下面添加零件属性,运行参数.在DA工具栏点击显示尺寸,点击添加即可.也可以在属性下标签添加名称标签到实体定义运行参数名称后再添加。
