中望3D是国内领先的CAD软件厂商中望公司推出的高端三维CAD软件，拥有非常强大的三维CAD实体造型功能。中望公司于近日推出中望3D 2013Beta版，更新改进了很多实用的新功能，其中包括工业设计中，常常用到的缠绕造型到面的功能应用。该功能也是中望3D 2013的新功能之一，下面小编带大家一起探讨此功能在实际设计中的应用。

       以眼镜的曲面设计为例，讲解缠绕造型到面的功能应用。

\

       在这些设计的时候，初始可能还是平面的设计，后续如何轻松地转化成想要的曲面效果呢？在中望3D 2013中，我们可以轻易地把实体的造型投影到任意的曲面上。下面用一个简单的例子来展示该软件的功能。

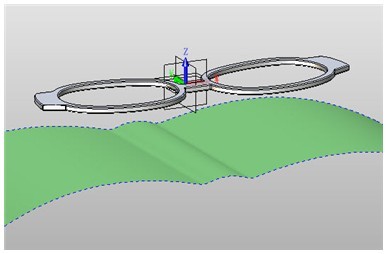

       我们第一步先把这个实体缠绕到下面这个曲面上，看看做成眼镜框的效果。



\



       在中望3D 2013中只需要用一个功能：缠绕实体到面。先在操作界面上寻找该功能。如下图：



\

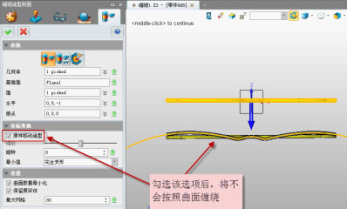

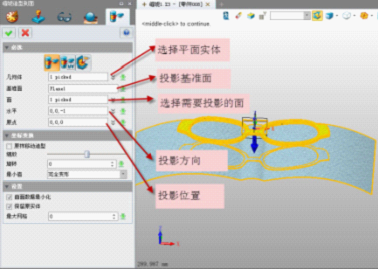

       点击进入后设置内部参数，如下图：



\

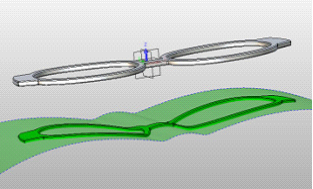

       我们可以看下效果如何：



\



       如果仅满足于上面的效果，那么完全不够，因为眼镜是一个系列的，或者您希望做一个大点的眼镜，那么就不是一个简单的比例缩放了。在中望3D 2013软件中，完全可以通过参数的设置完成想要的细节修改。



\



       修改造型比例，按照以下设置：



\

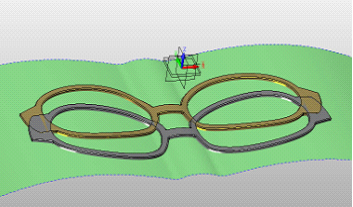

       完成以上设置后，将会生成不同比例的眼镜框，如下图：



\

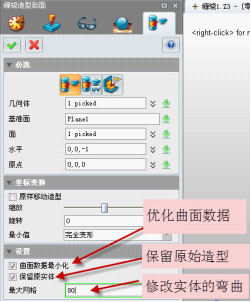

       可能您觉得这个外观还不够完美，希望能再弯曲一下，可按照以下操作：



\

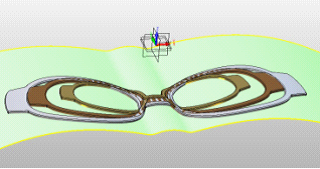

       大功告成，下面就是修改弯曲后的效果：



\



       从上图您看到，完成设计后的实体的所有面都是跟曲面的方向是一致的，达到了预期设计要求效果。

       通过实体案例分析，中望3D 2013缠绕造型到面的应用，在工业设计过程中，是个非常实用的功能亮点。中望3D 2013能够满足设计师们的工业设计需求，加快产品的CAD\CAM设计速度，迅速将设计师的想法概念完美的展现。小编接下来会继续为大家介绍更多的CAD/CAM设计亮点，方便开阔大家的设计视野。免费下载试用，请登录http://www.zwcad.com/product/zw3d2013.html
