在上篇的实例教程文章中,我们向大家介绍了使用三维CAD软件中望3D进行GPS外壳上盖的设计操作,当中涉及到不少曲面的建模设计操作,经过了上篇的学习,相信大家对曲面的综合运用更加熟练了。接下来在教程的下篇中,我们将继续为大家介绍针对GPS外壳的下盖设计以及美观方面处理的相关三维CAD设计操作。
需要强调的是,在下盖的设计过程中,设计师可以使用中望3D通过变形设计的操作,利用历史数据,快速达到相应的设计效果,有效提高工作效率,并且实现“知识重用”的效果。

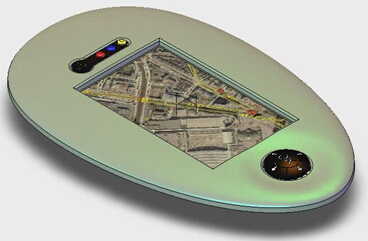

下图1是我们在上篇中设计的最终效果图,但还未对其美观度进行处理。
图1 未处理美观度的效果图
接下来,我们将先对其表面进行设计处理,然后再对应的完成余下的上盖底部及下盖的设计操作。

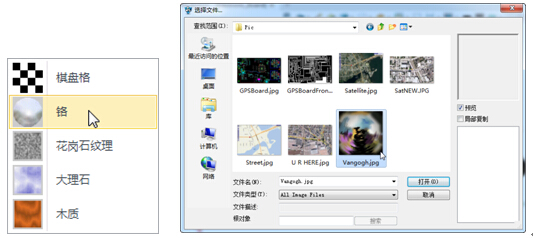

第一步:使用“视觉样式”模式下的“铬”命令,点击后进入文件选择窗口,如图2所示。
图2 选择文件“Vangogh.jpg”
点击确认后,你所选择的贴图样式便上到了上盖中,效果如图3所示。
图3 贴图样式处理后的上盖效果

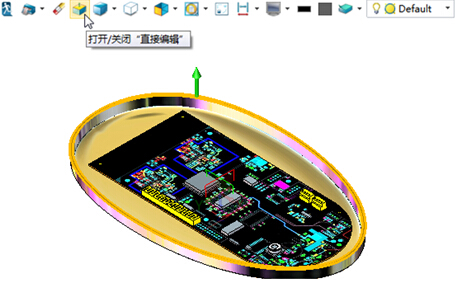

第二步:完善上盖底部设计???ldquo;直接编辑”,拾取底面,增加“5mm”厚度,效果如图4所示。
图4 完善上盖底部设计
第三步:底盖设计。

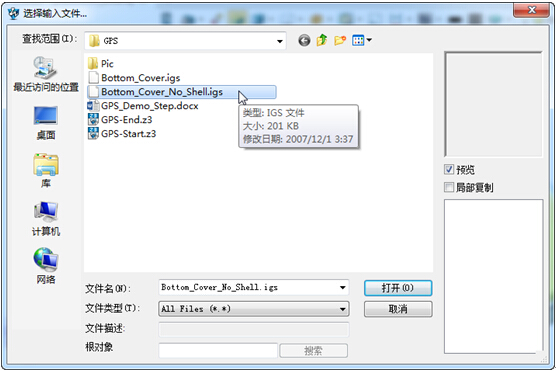

在“数据交换”??橄率褂?ldquo;输入”命令,输入文件“Bottom_Cover_No._Shell.igs”(图5)。
图5 输入文件

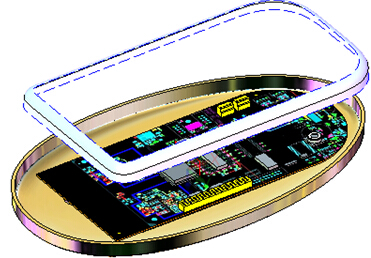

第四步:输入完文件后,使用“移动”命令,往下拉开距离,效果如图6所示。
图6 下拉开距离效果图

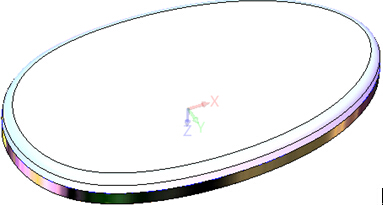

第五步:翻转模型,如图7所示,拾取输入模型的底部曲面,使用“Delete”键删除。
图7 翻转模型

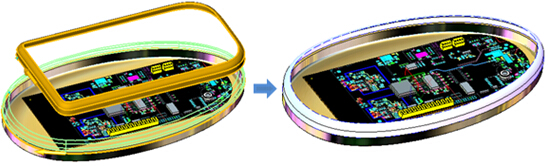

第六步:使用造型??橄碌?ldquo;变形为另一曲线”命令,导入对象的边缘为“原始曲线”,上盖的外边缘为“目标曲线”。
然后在“设置”的“移动”页面,把“刚性”调整到“60”(见图8)。
图8 刚性调整为60
变形后的效果如图9所示。
图9 变形后的效果
第七步:使用“曲面”??橄碌?ldquo;N边形面”命令,把底盖的底面补起来,效果如图10所示。
图10 底盖底面补充效果图
第八步:对底盖进行“抽壳”,厚度为“-2”。使用“视觉样式”??橄碌?ldquo;铬”命令,对底盖也进行和上盖一样的表面处理。最后隐藏“工作平面”和“坐标系”,打开“阴影”。
图11 隐藏操作
完成上述步骤的操作,即可完成GPS上下外壳的外形设计了。
经过这两篇实例教程的学习,相信大家对概念设计以及快速建模过程中,曲面设计、变形设计的综合应用,有更进一步的掌握了。如果您想重温相关操作步骤,可关注中望3D官网的【实例教程】??椋纯上略乇臼道牟僮魇悠狄约岸杂Φ牧废拔牡担炖囱鞍桑?a >http://www.zw3d.com.cn/service/list-109.html
