CAD的镜像命令如何画轴对称图形
在CAD中,其镜像功能是可以仿制任意图形,使用方法是较简单的。在绘图的过程中,如果需要画轴对称图形时可以怎样操作呢,应该如何利用镜像的命令画出轴对称的图形呢?下面大家来学习一下镜像命令是如何使用的吧,具体步骤如下:

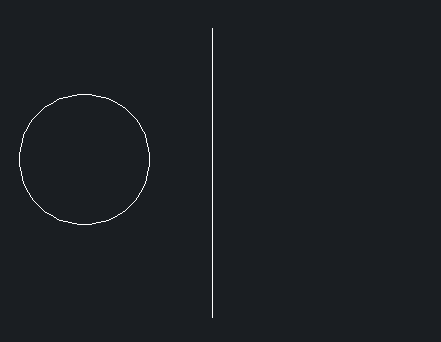

1、首先打开常用CAD软件,这篇文章以两圆形关于一条直线对称为例:画一圆以及一直线,如下图所示:

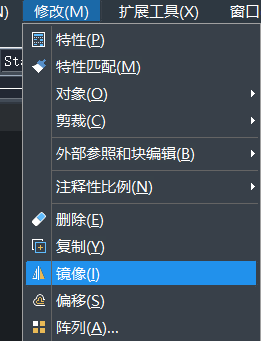

2、关于圆在直线对称中的绘制方法,最原始的是在直线的两侧分别进行圆形的绘画,圆心到直线的距离都是相等的即为对称。还有另一方法是使用镜像的特征进行图形绘制,即在CAD上方菜单栏中找到【修改】命令,在修改命令里找到【镜像】。
3、点击镜像后,接着根据命令指示左键点击圆形,将圆形选中。

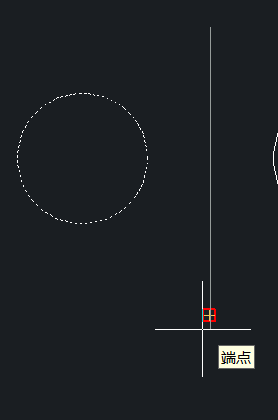

4、选中圆形后点击回车键,在弹出的指定镜像线对话框中,先指定镜像线第一点,接着指定镜像线第二点,如下图所示进行操作:
5、选定镜像中的第二点,即第一点和第二点组成的镜像直线,弹出的是否删除原对象的对话框中,即是否删除要镜像中的那个图像,是不需要删除的。根据提示'N'为不删除的原对象,如下图所示:

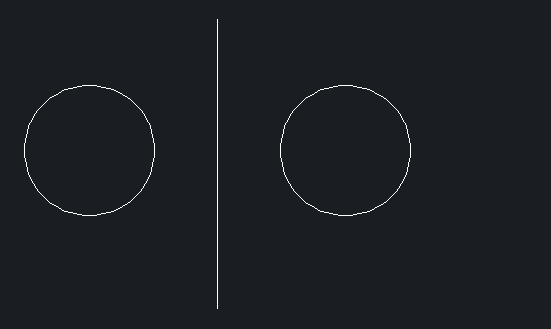

6、最后点击回车键,即完成了圆形中关于直线对称的操作。
在使用CAD绘图时,大家掌握了这个镜像功能,有助于提高绘图的效率。
