Shift键在CAD中的一些使用方法

在CAD中除了除了可以使用快捷键完成相对命令的操作以外,CAD中也有许多组合键命令。例如常用的“ctrl+SHIFT+s” SHIFT键除了可以跟其他键一起定义成组合键以外,还有很多的用途,下面给大家介绍几个比较常用的功能

一、画图时临时切换成正交状态

我们在做设计的时候哦,有些地方需要使用到正交,但是频繁的使用F8进行切换的时候效率会比较慢,如果我们在不打开正交绘图的时候,按住SHIFT键就可以临时切换成正交状态,如果只是其中一两段要绘制成水平竖直状态,这个方法要比开启正交的操作,要方便很多



二、使用shift做多点拉伸

多夹点拉伸的方法离不开Shift键。我们可以选中夹点后进行拉伸、旋转、等操作,在选夹点的时候按住SHIFT键,就可以一次选择多个夹点,然后对多个图形同时进行操作。

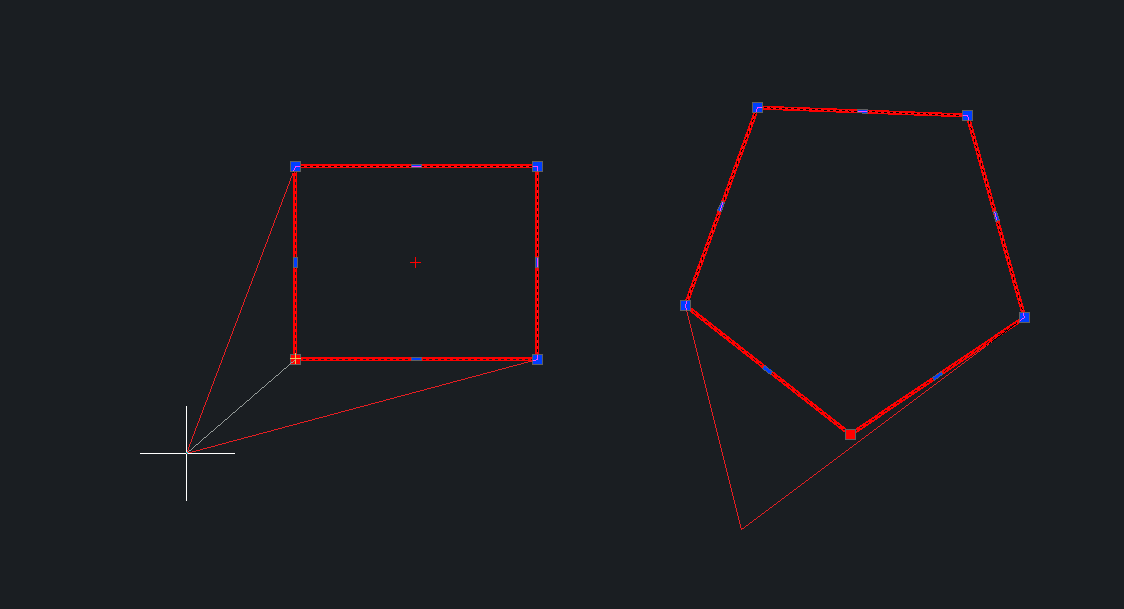

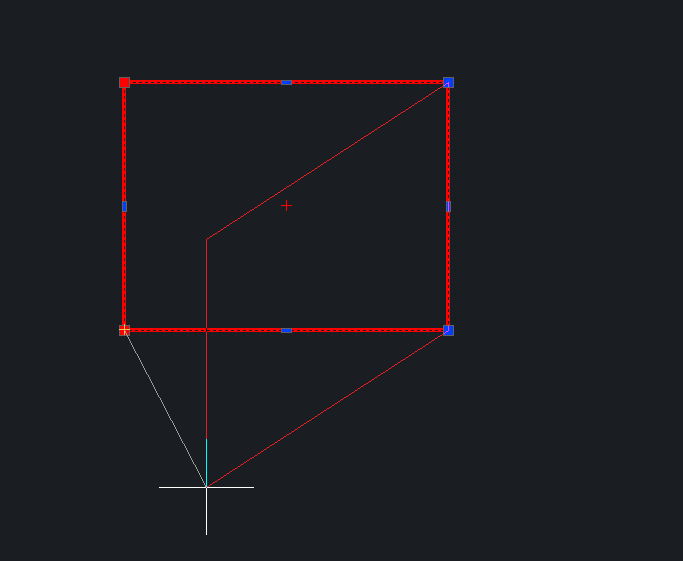

多夹点拉伸的方法离不开Shift键,在CAD中绘制一个矩形使用鼠标选择该矩形,在默认设置的情况下,矩形的四个夹点就在屏幕上以蓝色方块显示,使用Shift键加鼠标点击的方法依次点击我们想要拉伸的两个夹点,被激活的夹点在屏幕上以红色方块显示,用鼠标点击其中一个夹点并拖动鼠标拉伸



Shift键在CAD中的一些使用方法



Shift键在CAD中的一些使用方法



三、使用shift将图形添加到选择集

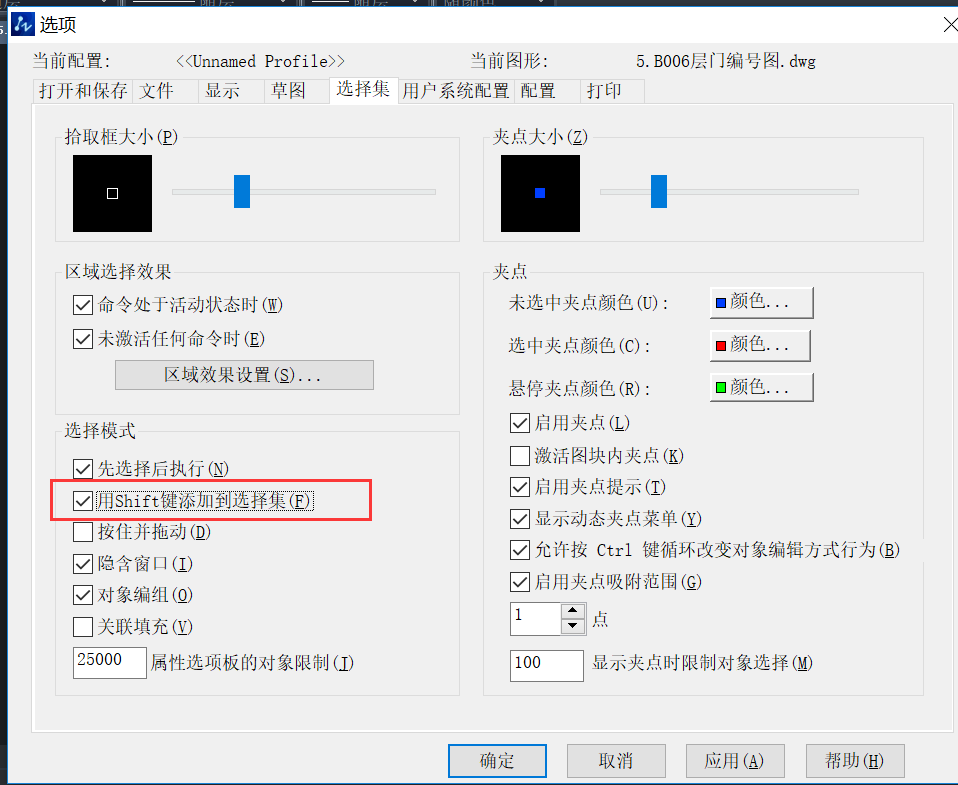

有时我们会发现CAD无法进行累加的选择,这有可能是我们关闭了这个PICKADD系统变量,那么在在这种状态下如何进行累加的选择呢?我们可以通过,选项对话框中勾选“按住SHIFIT键添加到选择时,要想将新选择的对象添加到选择集中,就需要按住SHIFT键后选择新对象。当然默认状态下累加选择是打开的,我们无需按住SHIFT键。

Shift键在CAD中的一些使用方法





四、SHIFT+鼠标右键,打开对象捕捉快捷菜单

绘图时我们通常会打开几种常用的捕捉方式,在需要临时增加其他捕捉方式时,我们可以输入捕捉方式的英文简写,也可以按住SHIFT+鼠标右键,在弹出的菜单中选择。



五、SHIFT加鼠标中键拖动

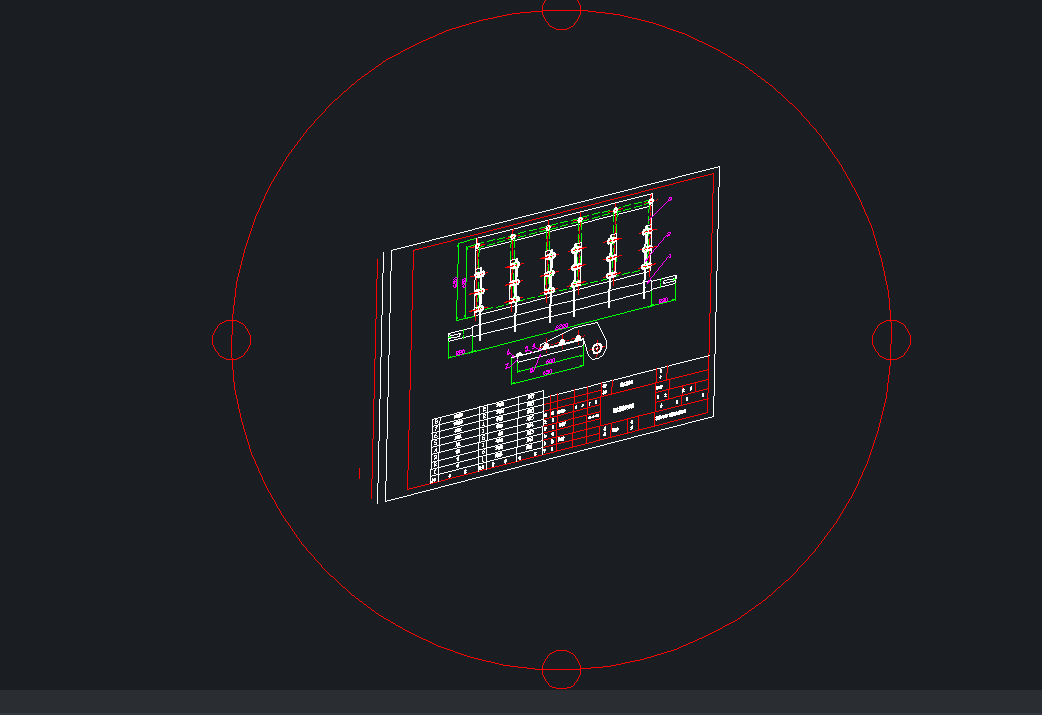

按住鼠标中键拖动时,默认是视图平移的操作,如果按住鼠标中键拖动时按住SHIFT键,就会变成三维环绕,松开SHIFT键就会马上恢复成平移,在观察三维图形的时候,也比较方便。

Shift键在CAD中的一些使用方法





六、切换修剪和延伸

修剪或延伸图形时,可以按住SHIFT间切换这两个命令,执行的是修剪命令,按住SHIFT键就可以临时切换成延伸,

Shift键在CAD中的一些使用方法



以上介绍了几种常用的shift在CAD中的使用方法,希望这些小技巧,能在日常使用CAD设计的过程中起到帮助。
