CAD格式刷的功能介绍及用法

很多在用惯微软办公软件的CAD使用者在作图时会很怀念使用word的时候。倒不是因为设计不简便的原因,主要是没有了格式刷,要调整几个东西都为一个特性样式的时候特别麻烦。但其实,CAD里面也是有格式刷的,本文就是来给大家排忧解难滴!告诉你们一些格式刷的介绍及用法快捷方式,希望能帮助到大家!


一、格式刷的介绍:

格式刷的快捷命令就是“MA”命令。MA命令全称“matchprop”(特征匹配),是和office里面格式刷一样的东西。运用这个命令,我们可以快速的建立一个通用的式样,从而快速应用到别的图形上,从而节省时间,也统一了样式。

1.我们输入“MA”命令,然后看命令行提示,输入“s”

CAD格式刷的功能介绍及用法

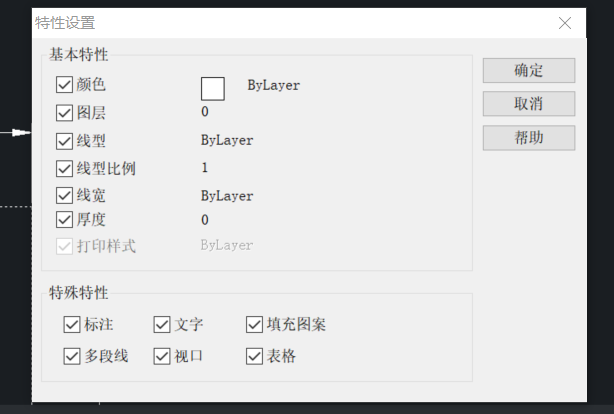

2.在弹出对话框,会出现要刷新的属性,有对勾的即为要刷新的,可以把我们不想改变的某个属性点掉。

CAD格式刷的功能介绍及用法

二、格式刷的使用技巧:

CAD软件使用过程中大家应该都知道怎么去修改线条颜色的,但是在我们绘制的图比较复杂过程中线条数量又大,我们一遍又一遍的用鼠标去修改它的颜色的这样的话消耗的时常多也比较麻烦。这时我们就可以采用这个格式刷功能了。以下是一些步骤技巧:

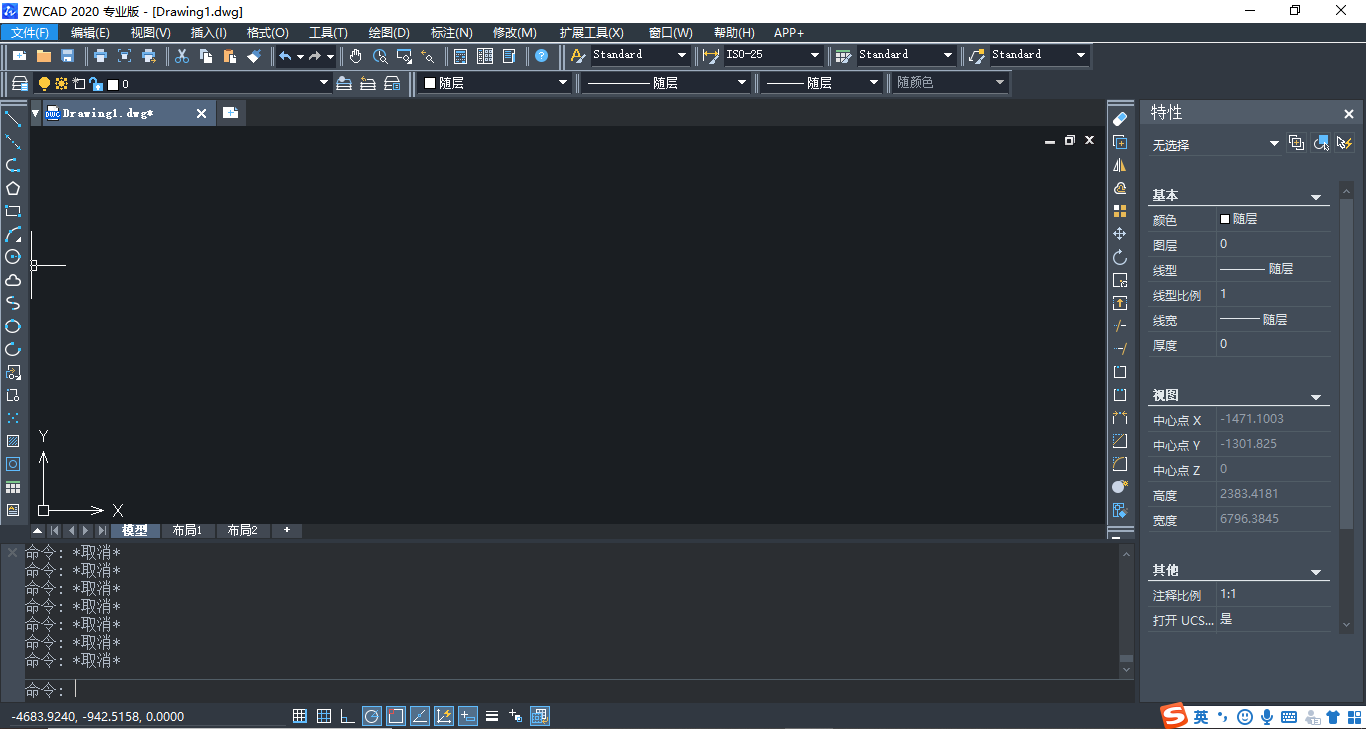

第一步,当然是打开中望CAD软件啦!

CAD格式刷的功能介绍及用法

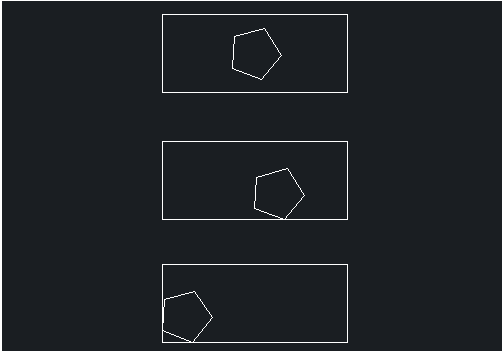

第二步,插入需要修改的图形,如下图:

CAD格式刷的功能介绍及用法

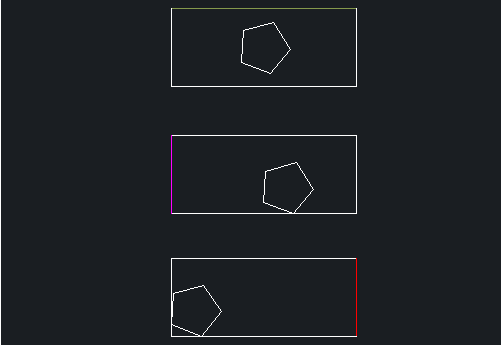

第三步,选择线条修改的颜色,(ps:如果是要选择矩形的其中一条线条的话,我们可以直接使用分解功能啦!)

CAD格式刷的功能介绍及用法

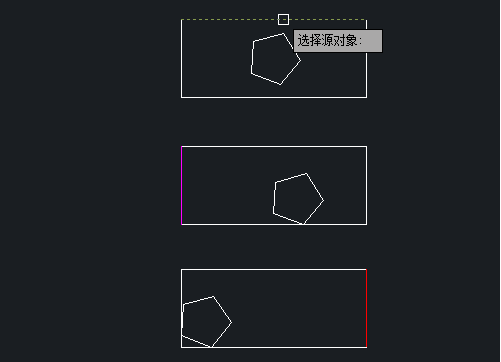

第四步,命令行里输入“ma”然后空格键是确认,这时的鼠标就变成方格的啦!

CAD格式刷的功能介绍及用法

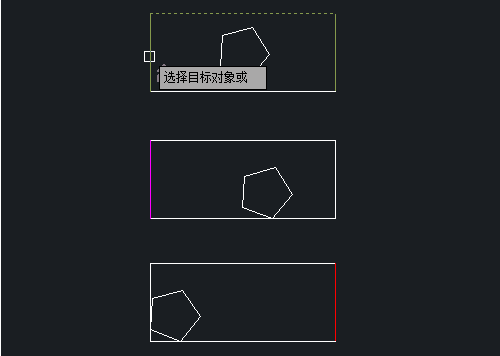

第五步,使用方格选定好颜色的线,再点击其他线,就能快速的把其它的线也换成选定好的颜色。

CAD格式刷的功能介绍及用法

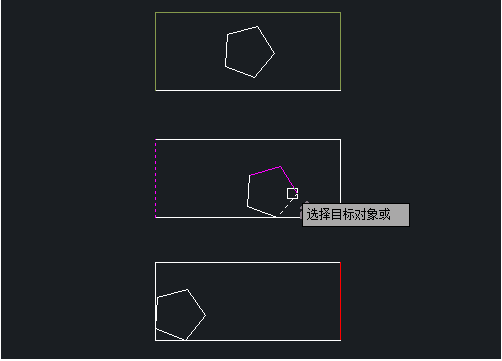

第六步,修改其它线的颜色就按空格键两下,这时就会再次出现方格,然后再同“第五步”的操作一样,这样的方法是不是快多了。

CAD格式刷的功能介绍及用法

你们学会了吗?
