想在CAD中定义块不会怎么办？
我们在CAD软件绘图时，会将块定义为旋转动态块，这样会使我们绘图方便许多，那我们如何定义旋转块呢？
1.首先，我们打开CAD软件。
2.我们在界面栏点击“文件”，选择“打开”，找到自己要定义成块的图形。
3.打开图形之后，在CAD命令栏输入W进行写块，在弹出的对话框中，我们点击“选择对象”，然后框选我们要定义的块。
4.框选后按回车，弹出的对话框中，我们点“拾取点”在点“确认”，如图所示。在弹出的会话框中点击“是”，完成块的创建。
5.这时定义的块就成功了，我们输入I，选择插入块，如图所示：
6.我们双击块，在弹出的对话框中点确定；在弹出的界面中我们选择参数，在参数选择后，选择旋转参数；在图中一次按照1，2，3的顺序，完成旋转参数的设置。
7.完成后，点击动作，在动作对话框中，选择旋转动作，根据命令提示，如图1，2的顺序完成设置。

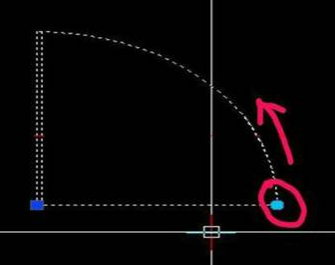

8.然后，点击“关闭块的编辑器”，旋转的块就定义好了，如图所示，可以按照图中箭头方向自由旋转了。
