CAD图层打印样式和颜色打印样式
今天我们介绍CAD的图层打印样式和颜色打印样式。现在CAD使用两种打印方式分别是：颜色打印样式（bycolor）、图层打印样式 （bylayer），对应的保存颜色打印样式的文件名为**.ctb，而保存图层的打印样式的文件名为**.stb?？梢郧?。
●按颜色打?。?/p>
该打印样式下，图形的颜色控制在于其打印效果，如果是不同颜色的物体在这种模式中可以有不同的打印效果。但是有个缺点：一种颜色在一张图纸上的话就只能选择一种打印样式，相对不是很灵活。
●按照图层打?。?/p>
该模式下，打印图层可以独立于物体的颜色分别使用，系统可以给任意的物体指定任意一种打印样式，无视物体的颜色是什么，因为此时系统认为打印样式、色彩、图层等均为物体的属性。
按照图层打印的话有以下优点：
A.图形中的每个物体都能够单独进行设置独自的打印样式，而不再考虑它的颜色、图层、图块属性实际如何。
B.用户可以针对图块设置相应的打印样式，需要注意的是其优先权将会低于图块内的单个线条的打印样式。
当然，在CAD中，这两种打印样式都是可以进行相互转换的，如果用户想要转换打印样式的话，只需要打开命令行，输入命令CONVERTPSYLES即可。
原图为颜色打印，现将其转换为图层打印。

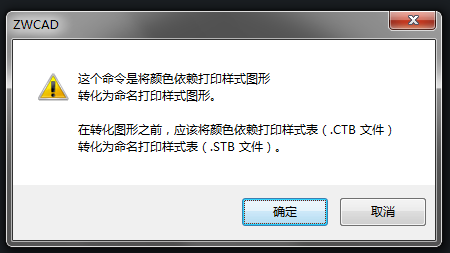

1.我们打开命令行，输入 命令convertpstyles
2.然后点击“确定”，再选择一个需要进行转换的并且文件名后缀为.stb 的文件 。
3.我们可以发现这时CAD的打印样式已被转换为STB的打印方式了。
