CAD旋转参照功能怎么用?

CAD中的旋转参照功能是有啥用处小伙伴们知道吗?就是物体随意往哪个方向旋转都是有参照的,即x轴。

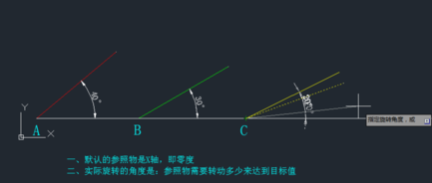

1、方法一:

选目标线(黄线),点击旋转,选择基点(黄线C点),点参照(或输入R),选黄线两端(以自己为参照),点“点”选项(或输入P),选绿线两端(即转为绿线的角度)

CAD旋转参照功能怎么用?

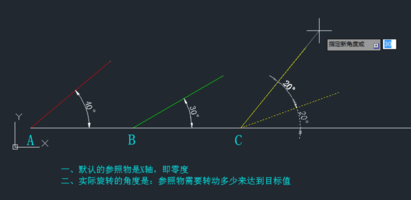

2、方法二:

选目标线(黄线),点击旋转,选择基点(绿线B点),点参照(或输入R),选黄线两端(以自己为参照),点绿线另一端,完成。

CAD旋转参照功能怎么用?

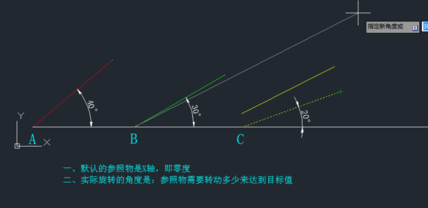

3、公式如下:

实际旋转的角度=输入值-参照线角度+目标线角度

不用参照的情况下,参照线就是X轴,即零度

不用参照的情况下,直接输入数值,结果=原角度+输入值

以自己为参照的情况下,结果就直接等于输入值

CAD旋转参照功能怎么用?
