文字遮罩在设计方面应用十分广泛,顾名思义,通过遮罩可以使该呈现的东西进行展示而将不需要的部分隐藏起来,今天我们就来学习下怎么用CAD做文字遮罩吧!
1.多行文字添加遮罩

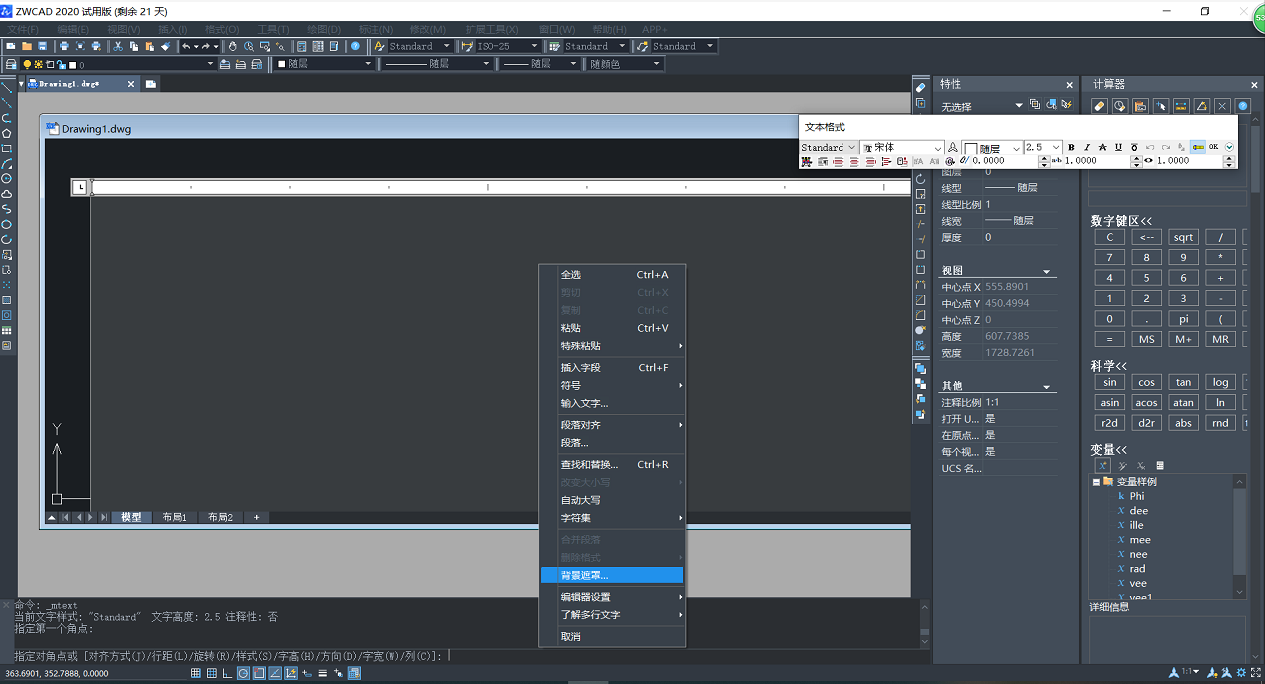

打开中望CAD制图软件,单击选择左侧工具栏的多行文字,弹出输入框之后右键选择“背景遮罩”。
2.设置背景遮罩

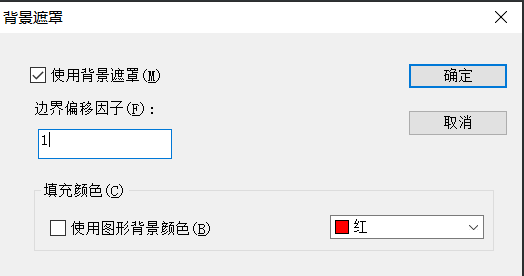

在弹出的对话框中勾选“使用背景遮罩”选项,将“边界便宜因子”的参数修改为1;设置填充颜色。
3.填充背景效果展示

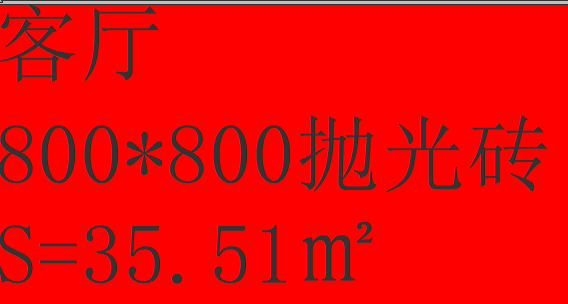

可以看到输入文字后点击确认,文字边框会自动生成红色填充区域的背景。
4.文字遮罩效果展示

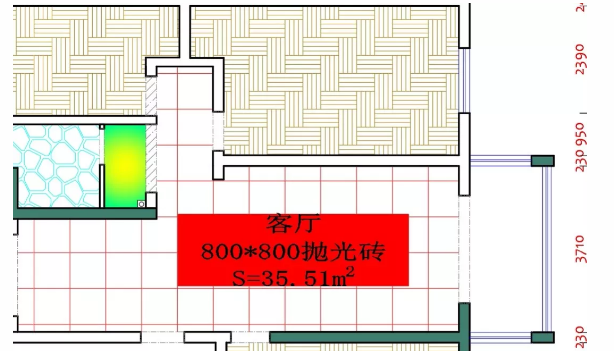

将文字移动到指定的位置,这时会发现背后的物体全被文字遮挡住了,也就达到最终的效果啦。
是不是很简单呢?学会了这个做图纸的文本描述就方便多啦!
