CAD在机械制图方面有着非常广泛的应用,在绘制零件等器械上十分便利。今天我们就来学习下怎么用CAD绘制零件平面图吧!

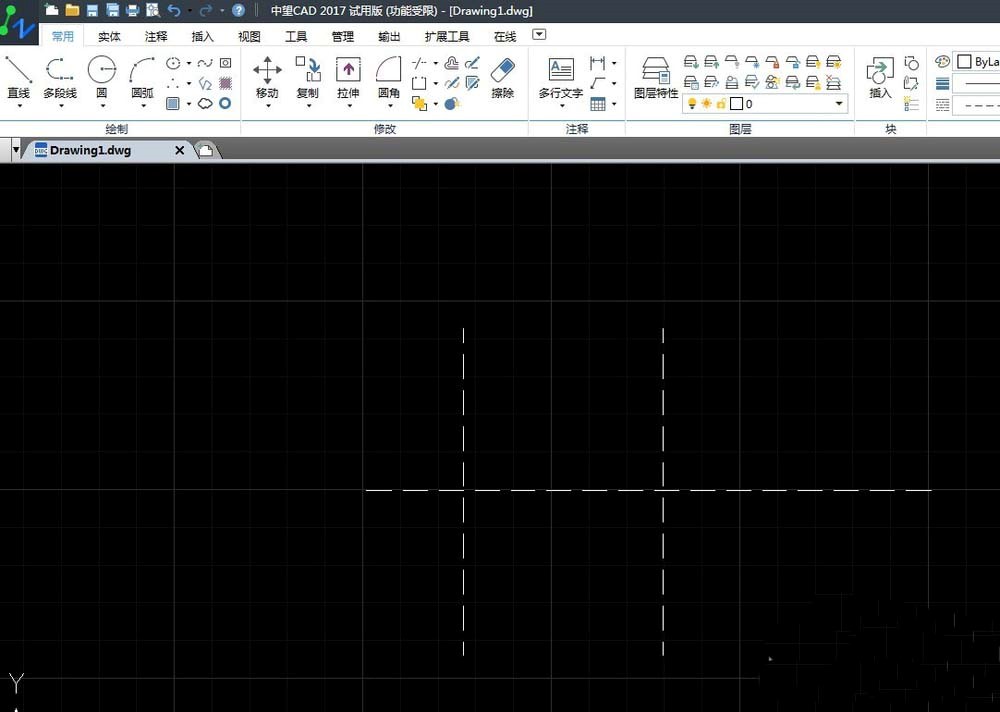

1.打开CAD软件,先用虚线绘制中心线,虚线中心点与中心点的距离可以自由设置,这里取53mm.

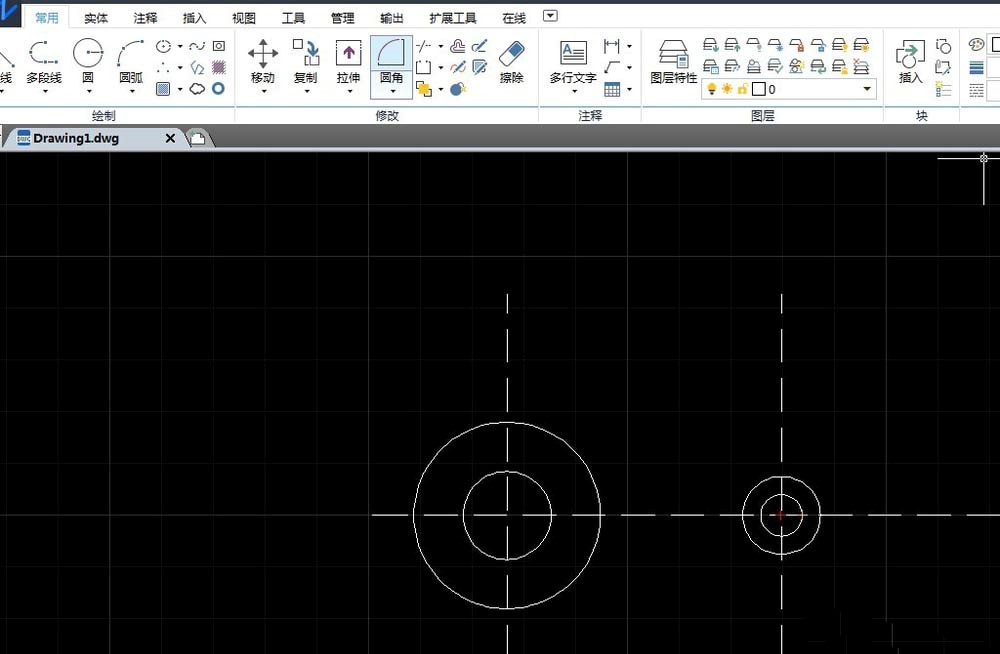

2.开始绘制零件图形。以左边的中心点为圆心,分别选择直径17、36绘制两个同心大圆。
3.以右边的中心点为圆心,选取直径8、15绘制同心的两个小圆。

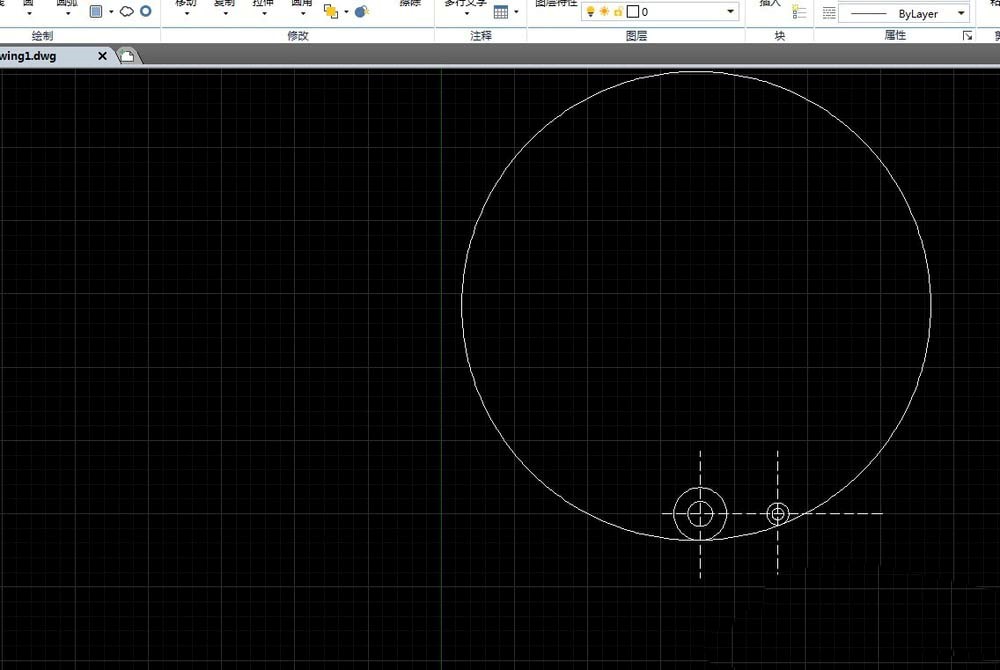

4.为了把大圆和小圆连接起来,这边要先画一个半径为160的外切的大圆,具体效果如下图所示。

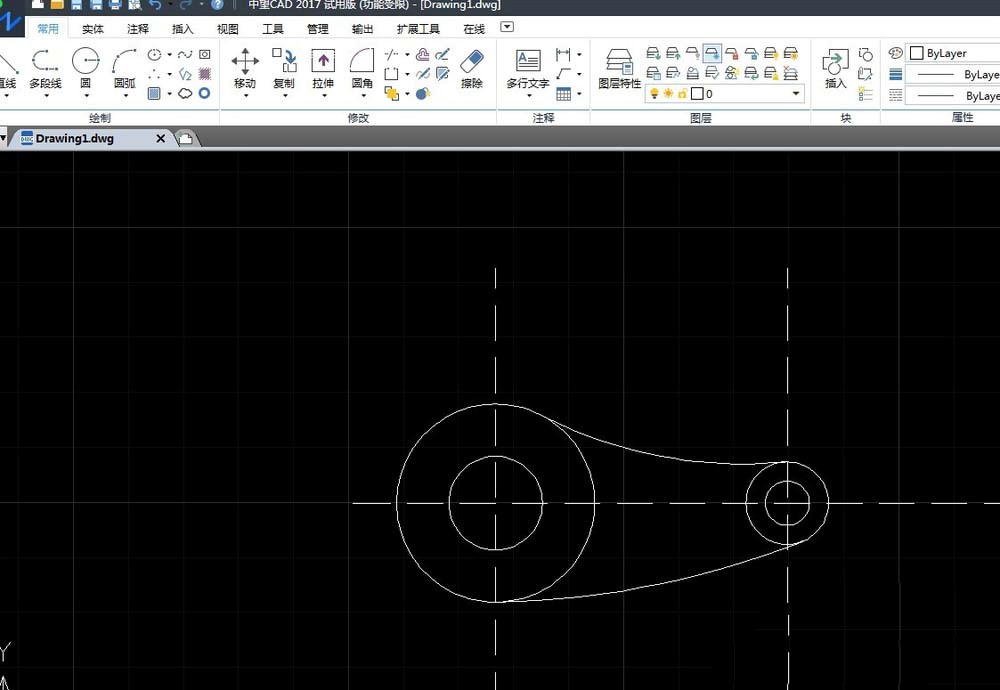

5.根据需要裁剪去不需要的部分,得到下图图形。

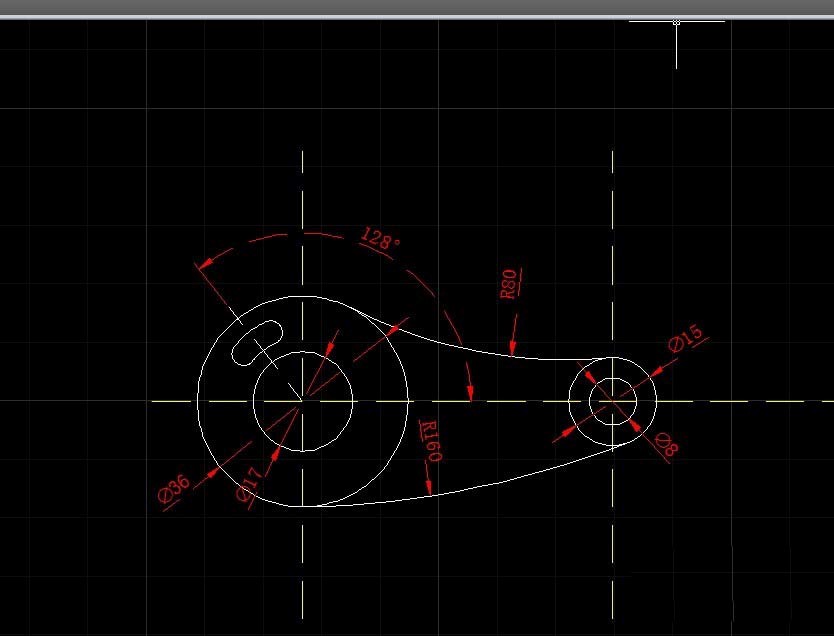

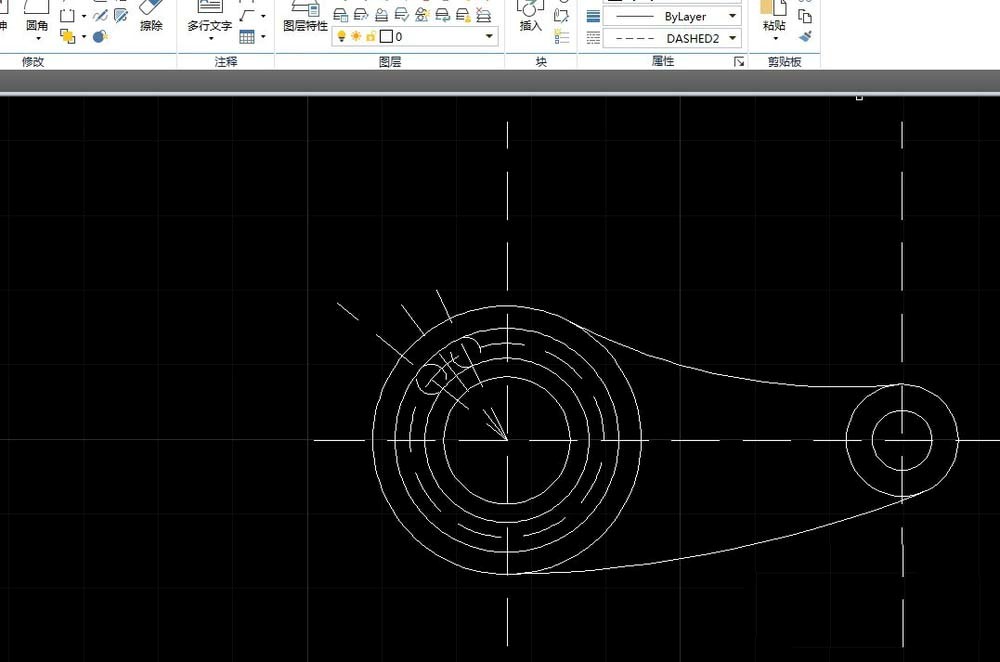

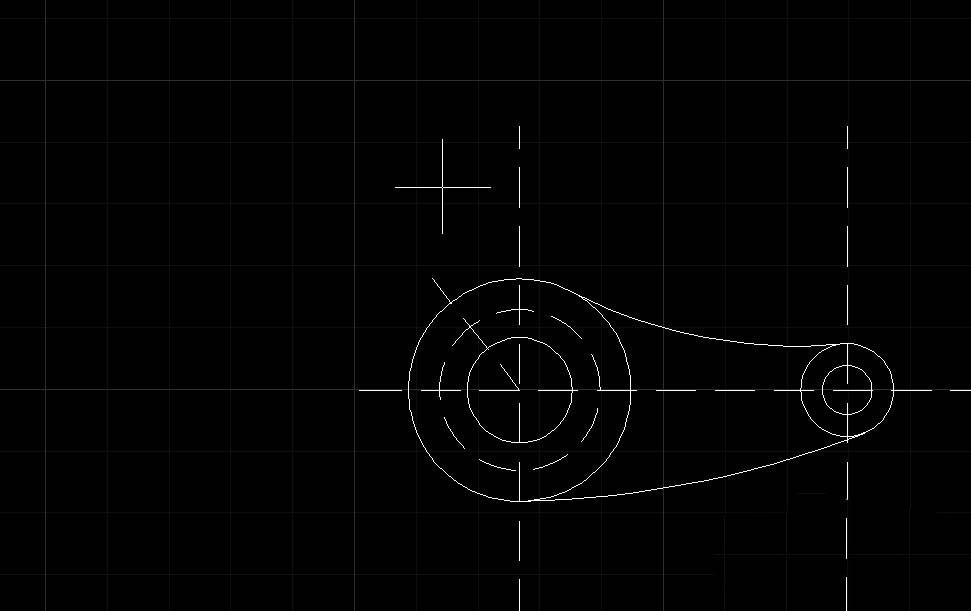

6. 然后我们再绘制一条128度的直线,115度的直线,一条141度的直线,找到中间孔的中心点,画一个R11的圆,R15的圆,找到两个边,然后绘制两边的圆圆

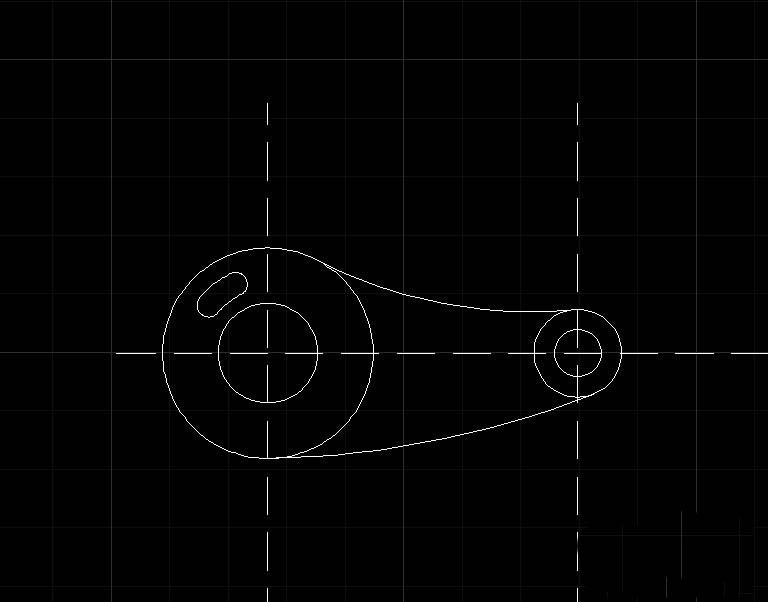

7.再次使用裁剪工具将不需要的部分去除掉,得到下面的最终效果。
怎么样?是不是很酷呢?赶紧动手来试试吧~
