CAD如何附着并缩放图像
CAD的IMAGE指令,即启动选择图像文件”的对话框,能够将多种格式的图像附加到图形中,或将其从图形中分解出来。那大家知道附着并缩放图像的具体方法步骤吗?
接下来,就让小编给大家讲解一下附着并缩放图像的方法吧
1、首先,大家打开中望CAD软件

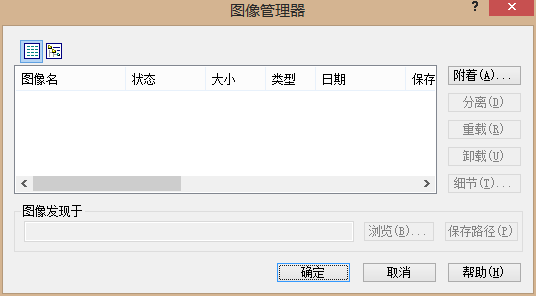

2、点击界面菜单栏上的“插入”-“图像管理器”-“附着”选项或者直接在命令行输入 IMAGE 后按下回车键,开启“图像管理器”对话框

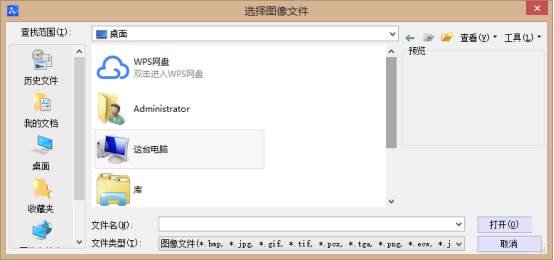

3、系统打开的“选择图像文件”对话框中,我们选择我们所要附着到当前图形中的图像文件,再点击“打开”按钮

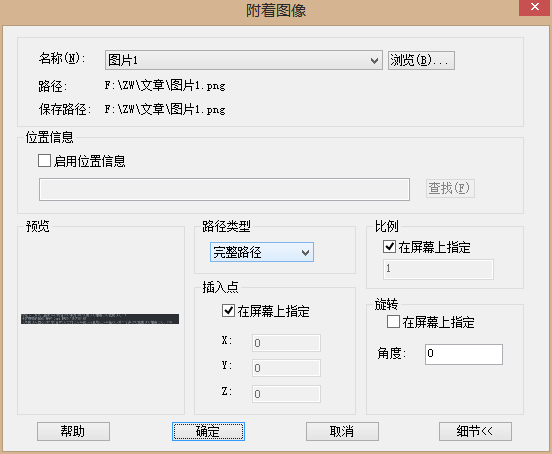

4、CAD软件系统会打开“附着图像”的对话框,我们勾选上“在屏幕上指定”的复选框,再任意点击界面一处插入点,调整缩放的比例以及旋转的角度即可。最后,点击“确定”按钮,就成功附着并缩放图像了
