今天我们以绘制如图所示的铰套为例，熟悉CAD中矩形、多边形命令，以及偏移和修剪命令的相关操作。
1、 首先，大家打开中望CAD软件
2、 用矩形和多边形命令绘制如图所示的草图

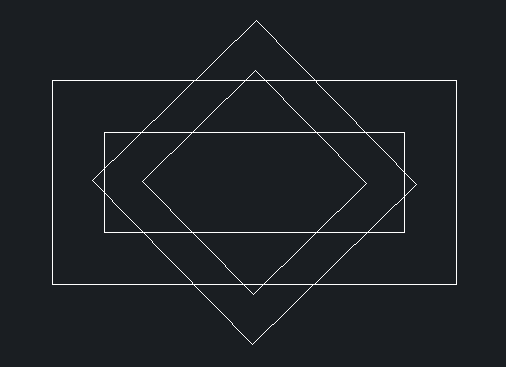

3、 点击【修改】-【偏移】命令，将四边形向内偏移

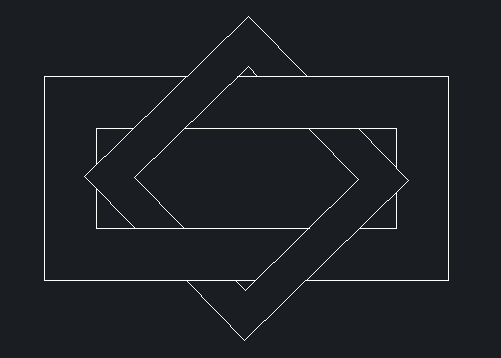

4、 点击【修改】-【修剪】命令，将多余的线去掉，剪切出层次关系，最后在CAD中绘制的图形效果如图：
