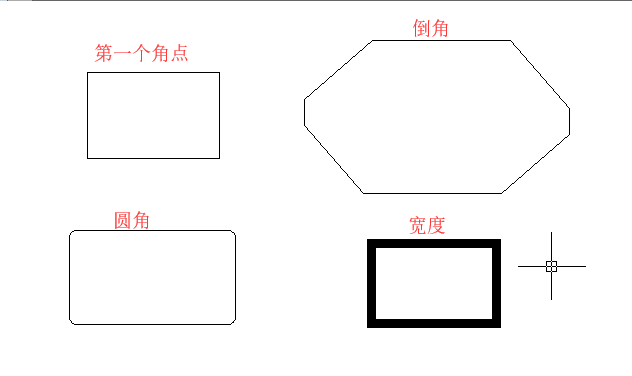

在CAD绘图中我们经常用到矩形命令,在执行矩形命令的时候,命令栏会出现如下提示:指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)],在命令栏后面输入不同的命令即可画出不同模式的矩形:
(1) 第一个角点:就是通过确定两个点来绘制矩形,也是最简单最基本的矩形绘制
(2) 倒角:可以通过指定倒角的距离来绘制带有倒角的矩形
(3) 圆角:通过指定圆角的半径来绘制带有圆角的矩形
(4) 宽度:可以指定线宽
矩形的“厚度”绘制主要应用于三维图形中,在三维绘图环境下输入厚度画出的矩形就是呈立体的。
下面小编就来具体介绍一下这种模式的绘制方法吧。
1、 首先,大家打开中望CAD软件
2、 单击菜单栏【视图】中的下拉按钮,选择“西南等轴测”方向
3、 单击工具选项板中“正多边形”按钮,在命令栏的输入操作如下

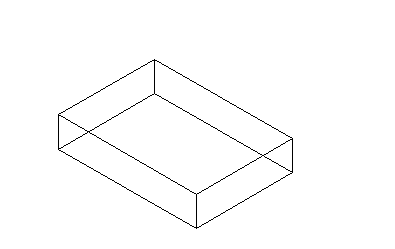

4、 最后在CAD软件中绘制出的矩形就是立体的了
