CAD如何使用阴影填充
在CAD的使用中,常常会用到阴影填充的功能。那究竟该怎么进行阴影的填充呢?
下面小编结合实例给大家简单介绍一下方法

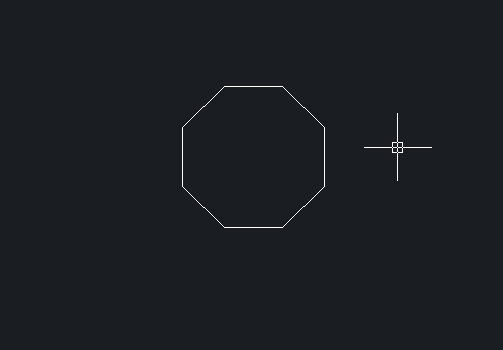

1、首先,大家打开中望CAD软件。打开需要进行填充的图纸。这里,小编以下图的正多边形作为例子

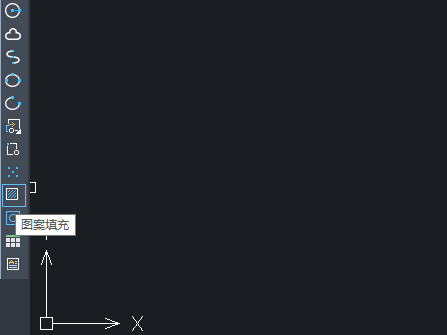

2、在命令行中输入H或者单击界面左侧的图案填充按钮,打开“填充”的对话框

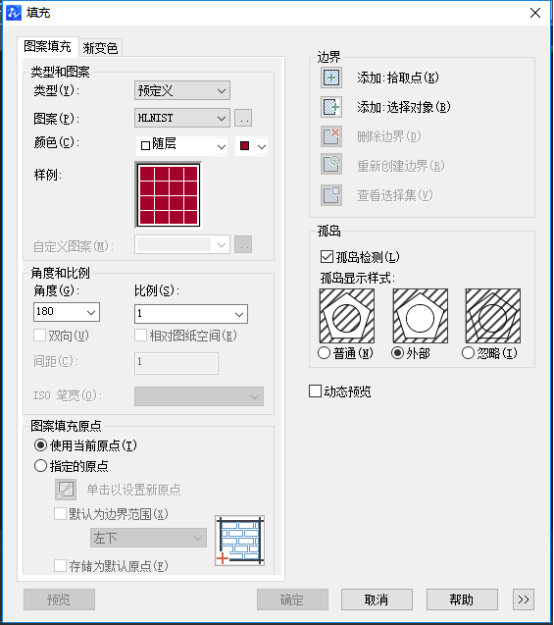

CAD的“填充”对话框如下图所示

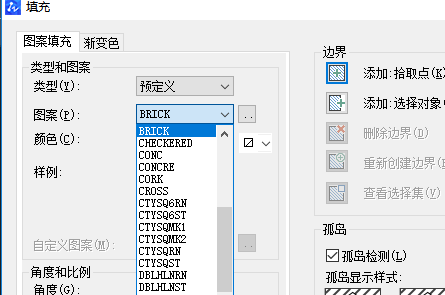

3、打开“图案”列表,选择自己所需要的图案样式

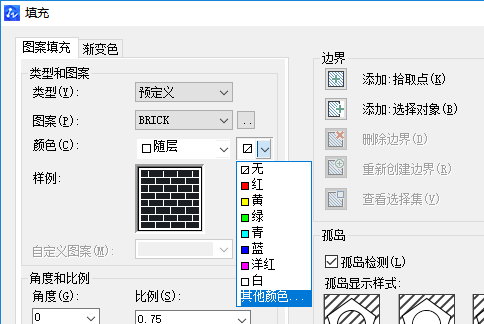

4、打开“颜色”列表,选择自己所需要的填充颜色

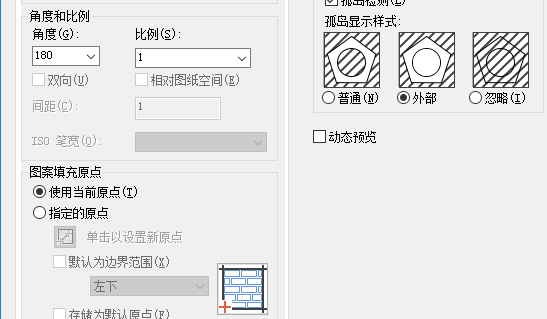

5、打开“角度”、“比例”列表,选择自己所需要的图案角度和比例

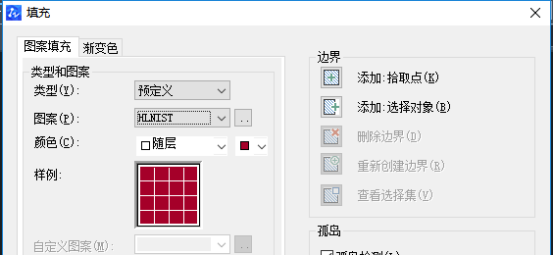

6、单击对话框里右侧的“添加:选择点”按钮

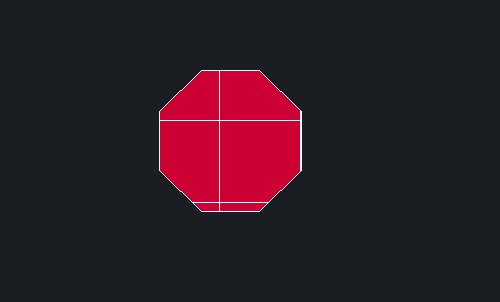

7、再选择点击正多边形的内部的任意一点,再点击鼠标的右键,点击确定,再在“填充”对话框中点击确定按钮,即可以看到正多边形已经被填充了阴影
以上就是本篇文章的全部内容了,大家学会了吗,赶快下载中望CAD试试吧。
