CAD中快速求解包含弧线段的不规则图形的面积
CAD中快速求解包含弧线段的不规则图形的面积, 小编为大家简单介绍下上述问题的求解方法，步骤如下：

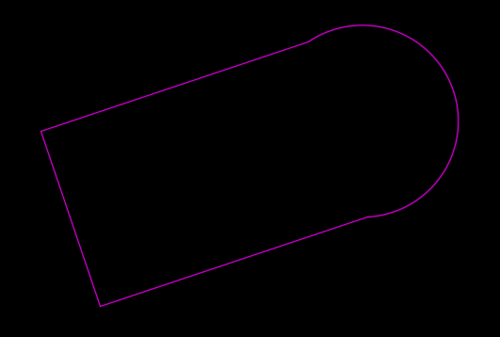

打开cad，绘制一个如图所示的包含弧线段的不规则图形，我们想要求解其面积。

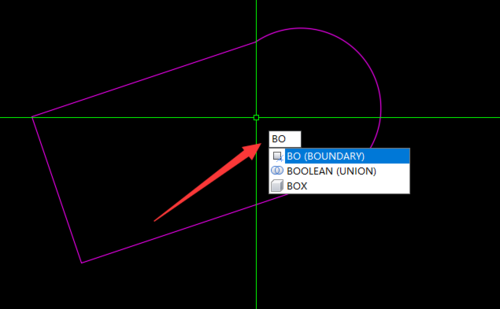

输入快捷命令“bo”，回车。

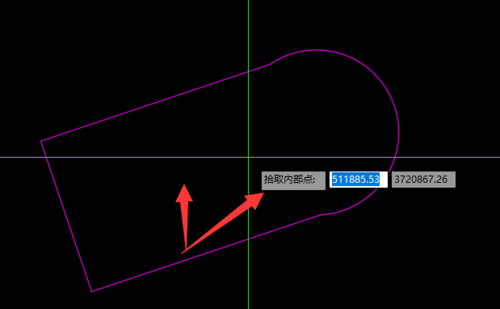

拾取不规则图形中内部的任意一点，任意点击下，将不规则图形变成了一个封闭的区域。

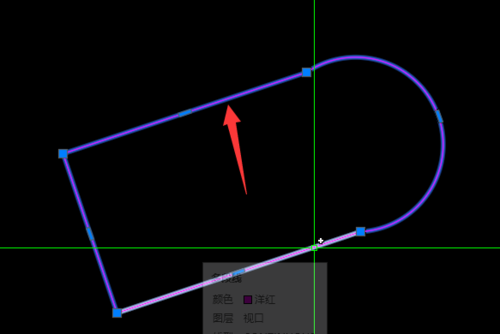

选中封闭图形。

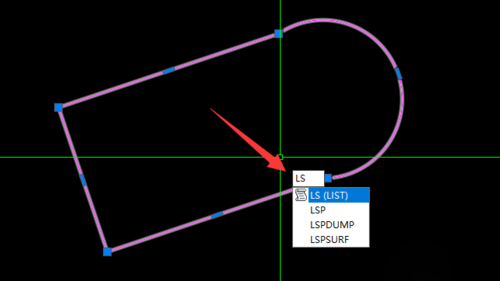

输入快捷命令“ls”，回车。

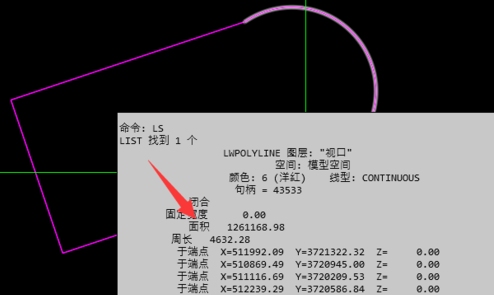

弹出面积结果，可见其面积。
