使用CAD怎样绘制酒瓶

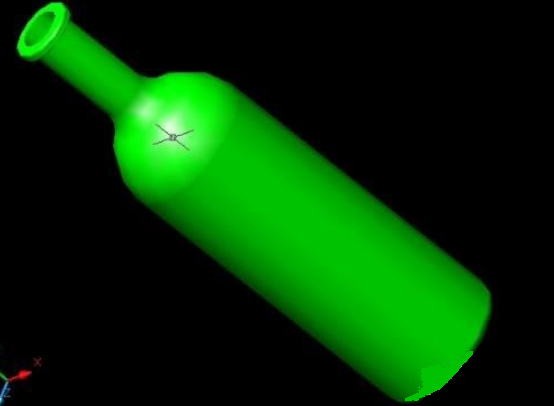

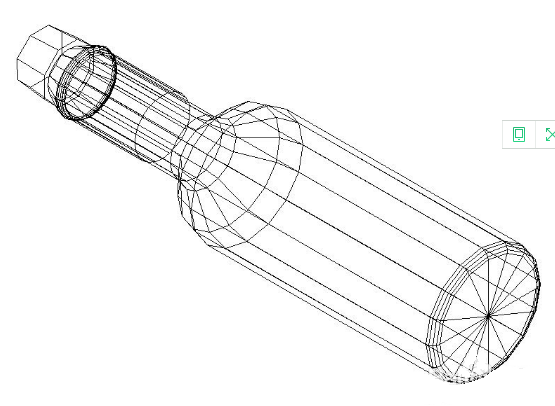

使用CAD怎样绘制酒瓶? CAD可以绘制出各种各样的酒瓶,那要如何画呢?小编接下来为大家提供详细教程,帮助大家使用CAD绘制酒瓶。
1、单击“图层”工具栏中的“图层”按钮,打开“图层管理器”对话框,新建3个图层。
(1)“1”图层,颜色为绿色,其余属性默认。
(2)“2”图层,颜色为黑色,其余属性默认。
(3)“3”图层,颜色为蓝色,其余属性默认。
2、选择菜单栏中的“视图”然后点击“缩放”在点击“圆心”命令,将图形界面缩放至适当大小。
将当前图层设为“3”图层,单击“绘图”工具栏中的“多段线”按钮,命令行提示如下:
命令:—pline
指定起点:40,0
当前线宽为0.0000
指定下一个点或(圆弧A/半宽H/长度L/放弃U/宽度W):@-40,0
指定下一个点或(圆弧A/闭合C/半宽H/长度L/放弃U/宽度W):@0,119.8
指定下一个点或(圆弧A/闭合C/半宽H/长度L/放弃U/宽度W):a
指定圆弧的端点或(角度A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点S/放弃U/宽度W):22,139.6
指定圆弧的端点或(角度A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点S/放弃U/宽度W):1
指定下一个点或(圆弧A/闭合C/半宽H/长度L/放弃U/宽度W):29,190.7
指定下一个点或(圆弧A/闭合C/半宽H/长度L/放弃U/宽度W):29,222.5
指定下一个点或(圆弧A/闭合C/半宽H/长度L/放弃U/宽度W):a
指定圆弧的端点或(角度A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点S/放弃U/宽度W):s
指定圆弧上的第二个点:40,227.6
指定圆弧的端点:51.2,223.3
指定圆弧的端点或(角度A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点S/放弃U/宽度W):
此步就绘制完成了。
3、单击“修改”工具栏中的“镜像”按钮,镜像绘制的多段线,指定镜像点为(40,0),(40,10)。
然后,再单击“绘图”工具栏中的“直线”按钮,绘制坐标点为(0,94.5)(@80,0)、(0,48.6),(@80,0)、(29,190.7),(@22,0)、(0,50.6),(@80,0)的直线。
4、单击“绘图”工具栏中的“椭圆”按钮,指定中心点为(40,120),轴端点为(@25,0),轴长度为(@0,10)。
单击“绘图”工具栏中的“圆弧”按钮,以3点方式绘制坐标为(22,139.6)、(40,136)、(58,139.6)的圆弧。圆弧绘制完成,我们进行下一步。
5、单击“绘图”工具栏中的“多线文字”按钮A,然后,指定文字高度为5,输入文字,我们输入的文字可以自拟,例如:啤酒、HENKE等等。文字输入完毕,点击确定即可。这样一来,啤酒瓶就绘制出来了。
以上就是绘制酒瓶的详细教程,希望大家喜欢!
