CAD怎么快捷绘制中国结效果的图形?
CAD怎么快捷绘制中国结效果的图形? CAD中想要绘制一个简单的中国结图形,该怎么绘制这个图形呢?下面小编就为大家详细介绍绘制的教程,需要的朋友可以参考下
1、首先,正常打开中望CAD2019版软件

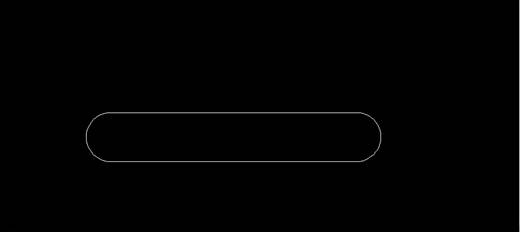

2、画两个相距100,直径为10的圆,并将两圆用切线相连

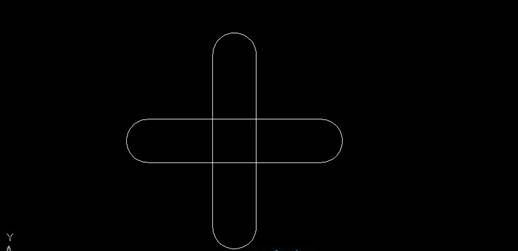

3、复制刚才绘制的图形,并旋转相交成垂直放置

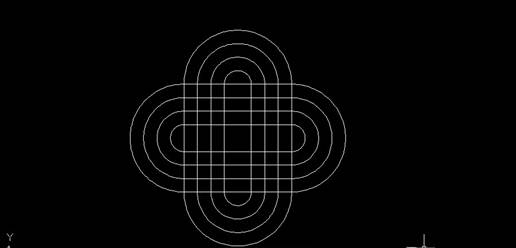

4、执行偏移命令,将图形向外偏移10的位置,连续偏移4个

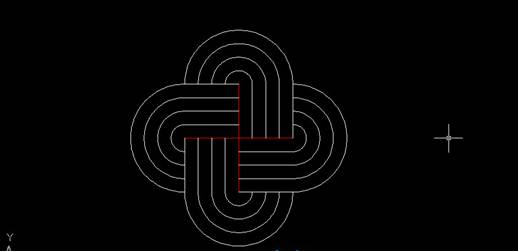

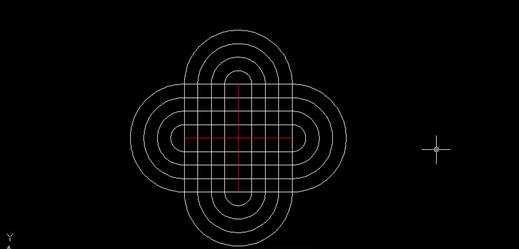

5、用直线将图形的中点相互连接,并使用剪切工具修剪多余的线条

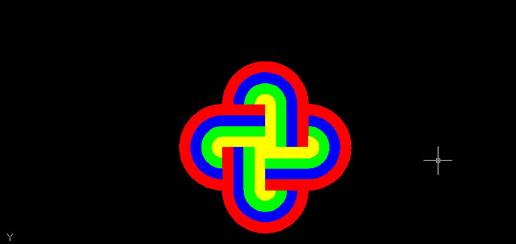

6、最后,借助填充功能将各个区域着色展示,得到最后的图形效果
以上就是使用中望CAD绘制中国结的教程,希望对大家有帮助!
