CAD如何画菠萝



菠萝是一种热带水果,小时候最喜欢吃的是菠萝,美术课最喜欢画的也是菠萝,因为它画起来很简单,所以在学CAD的时候自然想到画菠萝,不过貌似不是那么容易。

1.打开CAD软件,新建一个空白文件

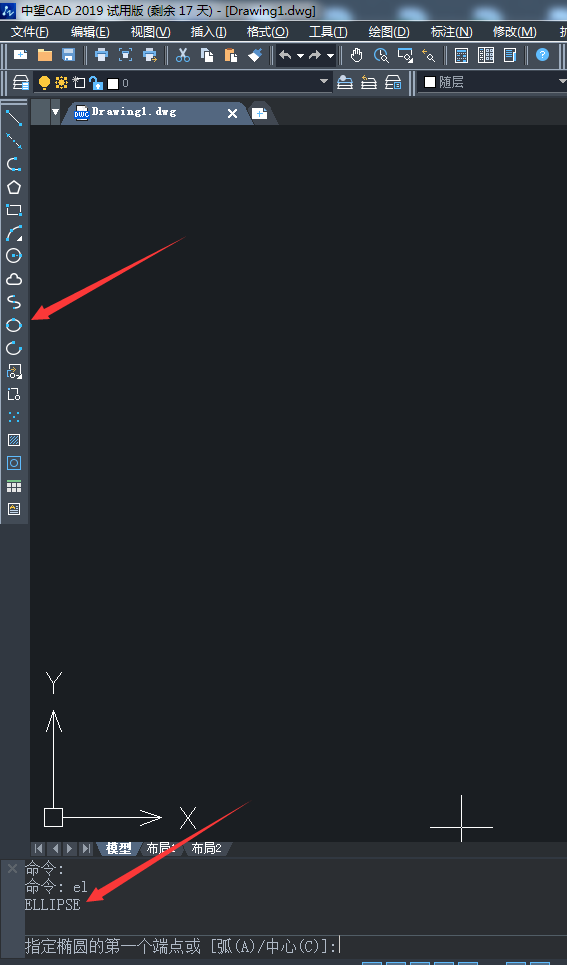

2执行椭圆命令,画椭圆。这个方式有多种:

第一种:见下图直接在工具栏中点击快捷图标,

第二种:执行【绘图】-【椭圆】

第三种:输入字母“EL”回车。



用CAD如何画菠萝

3.激活椭圆命令之后,输入坐标210,220,回车。这是指定椭圆的第一个轴端点。然后输入坐标210,70,回车,这是指定椭圆的第二个轴端点。再输入数字60,回车,这是指定椭圆另一个半轴的长度。

到这里,菠萝的外形就画好了,椭圆。

用CAD如何画菠萝

4.执行圆弧命令,方式同样有多种:

第一种:直接点击左边工具栏中的快捷图标

第二种:执行【绘图】-【圆弧】

第三种:输入字母“A”,回车。

激活圆弧命令之后,执行以下操作:

①  180,210,回车

②  210,200,回车

③270,160,回车

到这里,第一个圆弧就画好了,也许有人要问了,这个圆弧超出了椭圆怎么办,这个没关系,后面会讲到怎么修剪它。

5.执行偏移命令,画菠萝花纹。

①输入字母“O”,回车

②输入数字3,这是指定偏移距离。

③选中之前画好的圆弧如下图般偏移

用CAD如何画菠萝

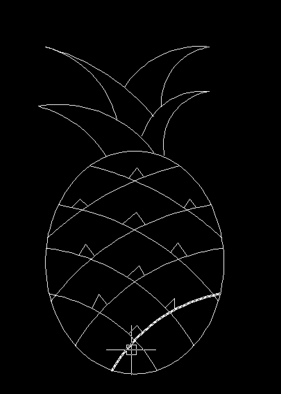

6. 执行延伸 命令,如下图延伸圆弧,同时修剪圆弧。

①输入字母”EX“,回车,激活延伸命令

② “选择边界的边”,左键单击椭圆,回车

③左键单击椭圆中的圆弧,(选择要延伸的对象或按shift键选择要修剪的对象),在这里同时修建掉超出椭圆的圆弧。

到这里,菠萝的一边花纹是画好了,但是笔者多句嘴,要延伸某条线段,除了用延伸命令外,在修剪(TR)状态下按shift同样是延伸。修剪与延伸是可以互通的。

7. 执行镜像命令,将花纹镜像到另一边。

①输入字母“MI”,回车

②选中圆弧,回车

③指定镜像线的第一点,椭圆上端点

④指定镜像线的第二点,椭圆下端点

⑤要删除源对象吗:否,回车(这一步不用去选择,直接回车就好)

练习的书上是让笔者按照之前的方式画另一半的花纹,可以又没给出坐标点,所以为了省事,小编直接镜像了。勿怪。

用CAD如何画菠萝

8. 用直线画菠萝上的小斑点,这个随意就好

9. 激活圆弧命令,画叶子。这个最麻烦了,坐标太多了。

①输入“A”,回车

②191,216,回车

③180,230,回车

④145,250,回车

⑤A,回车

⑥223,219,回车

⑦198,241,回车

⑧145,250,回车

⑨A,回车

⑩230,217,回车

?240,250,回车

?260,260,回车

?A,回车

?215,230,回车

?228,250,回车

?260,260,回车

?A、回车

?198,241,回车

?190,260,回车

?150,290,回车

?A、回车

?150,290,回车

?200,265,回车

?223,243,回车

?A、回车

?228,250,回车

?240,280,回车

?260,290,回车

?A、回车

?260,290,回车

?220,280,回车

?203,263,回车

这就画完了菠萝的叶子。

用CAD如何画菠萝

10. 旋转20。

①输入“RO”,回车

②选择整个菠萝,回车

③在空白处指定基点,也就是旋转中心。

④输入数字20,回车,这是指定旋转角度。

⑤完了,菠萝画好了

用CAD如何画菠萝
