CAD计算铝型材重量的教程
CAD怎么计算铝型材重量?铝型材一般都不是规则的,该怎么计算重量内呢?这时候就可以使用CAD图纸1:1的比例来绘制图纸,计算面积和重量,下面我们来看看CAD铝型材重量计算公式的教程。

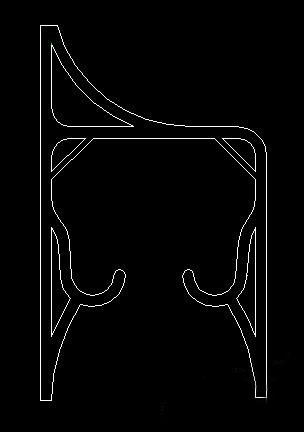

1、首先,我们先用CAD打开铝型材的截面图纸(一般做铝型材都要开模具,模具开的依据就是根据我们所画的CAD图纸,这个要求1:1的比例)。

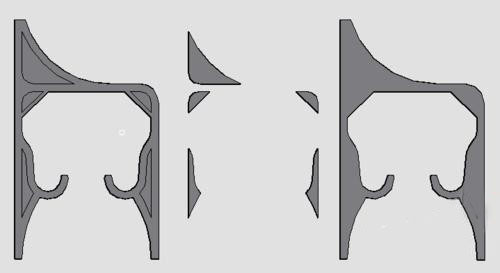

2、利用reg面域命令把此图中每个封闭的图形做成面域,左边是完整的,右边(为了展示的更清楚,用左边的图复制再拆开的)两个是拆开出来的,(在这里,做好之后为了显示清楚,小编会换种视觉样式给显示下)。

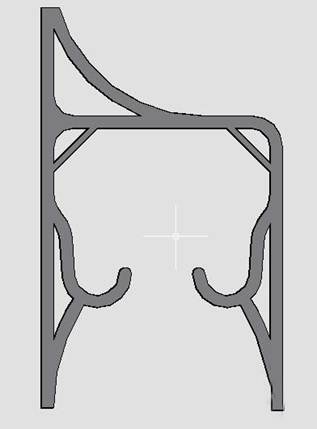

3、利用布尔运算,输入subtract命令(输入命令后,先点击最大的图——空格——再点击要减去的图——空格),得到如下图形。

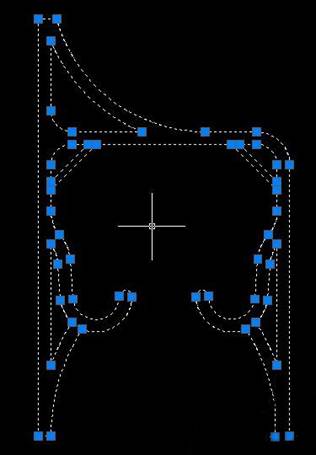

4、然后选中图形,用area命令,就会得到铝型材截面的面积,此面积记为S。然后我们取铝型材的单位长度“1”记为铝型材的高度,这样就能计算出铝型材的体积:V=S*1。再然后质量M=V*ρ
注意事项:理论计算铝合金重量时,一般都会长度计算的,单位长度知道了,一段长度的重量也就算出来了。
以上就是CAD计算铝型材重量的教程,希望对大家有帮助。
