cad怎么繪制兩個圓形的公切線
ＣＡＤ怎么繪制兩個圓形的公切線？在ＣＡＤ中繪制完兩個圓形后，怎么確定它們的公切線呢？今天小編給大家介紹ＣＡＤ中如何確定兩圓公切線的辦法，下面是詳細的教程。

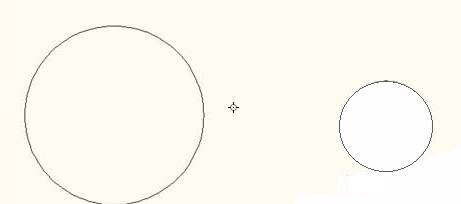

1、cad兩圓公切線畫法很簡單，首先小編使用cad圓工具畫出兩個圓。
2、右鍵單擊cad對象捕捉，打開cad切點捕捉，同時最好關掉其它捕捉。

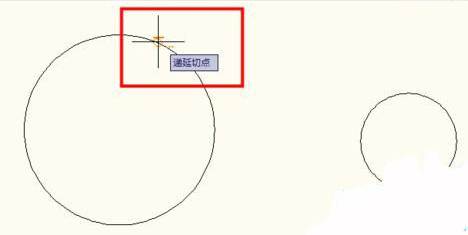

3、選擇cad直線工具，光標放在圓上就會出現切點捕捉，點擊鼠標確認第一點。（要在另一個圓的一側點擊）

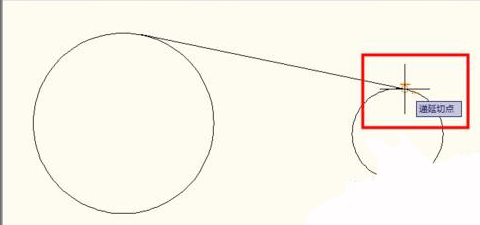

4、在另一個圓上面點擊切點。

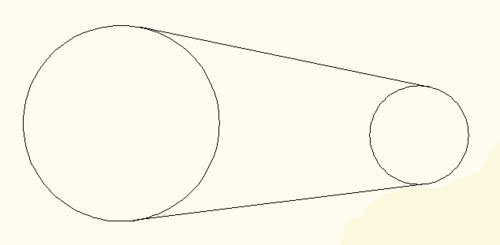

5、此時cad兩圓公切線畫法就介紹完了。
以上就是CAD兩圓繪制公切線的方法，希望大家喜歡。更多CAD資訊請關注中望CAD官方公眾號。
