CAD三維零件模型怎么建模
CAD除了二維繪圖功能，還具備三維造型能力，使用CAD可以很方便地建立物體的三維模型。那CAD怎么建模三維模型呢？今天我們來看看CAD建模三維零件的方法，下面是詳細的教程。

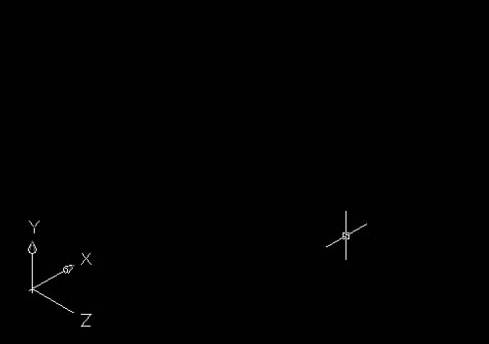

1、打開CAD軟件，并新建圖形，將視圖設置為西南等軸測，再利用UCS命令，將視圖沿Y軸旋轉90度

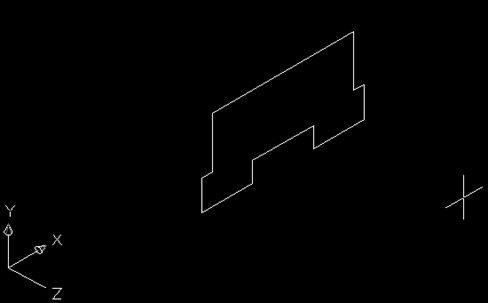

2、繪制基本圖形，再使用面域命令將圖形轉化為面域

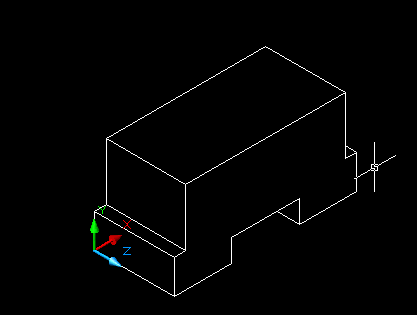

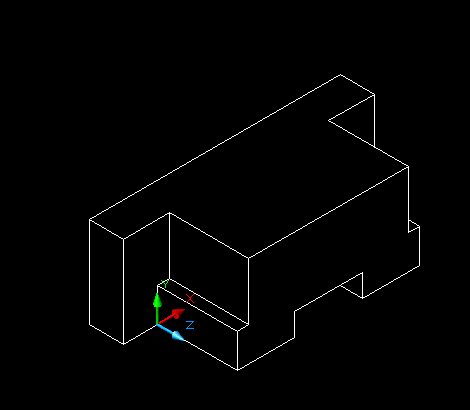

3、使用拉伸命令，將面域沿Z軸方向拉伸為實體

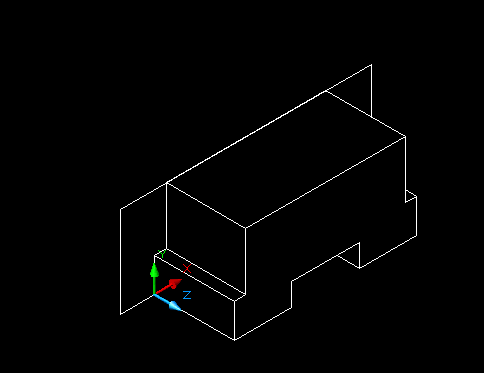

4、將坐標系設置在實體面上，并繪制圖形形成面域

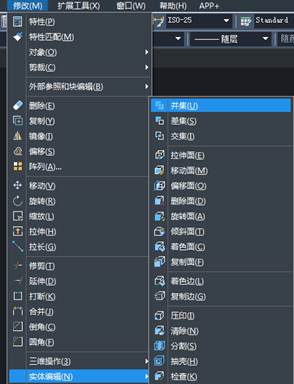

5、將面域拉伸成實體，再利用三維編輯的并集，將兩個實體合并為一個整體

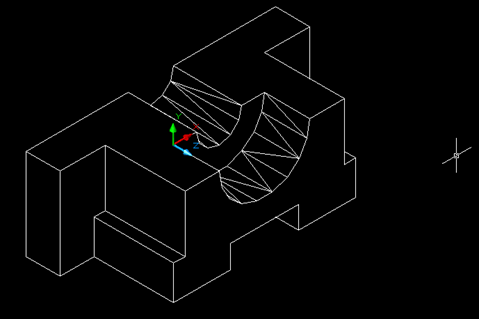

6、利用差集命令繪制兩個半圓

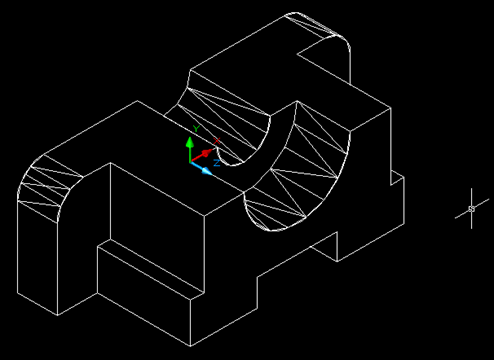

7、將棱角邊進行倒圓角

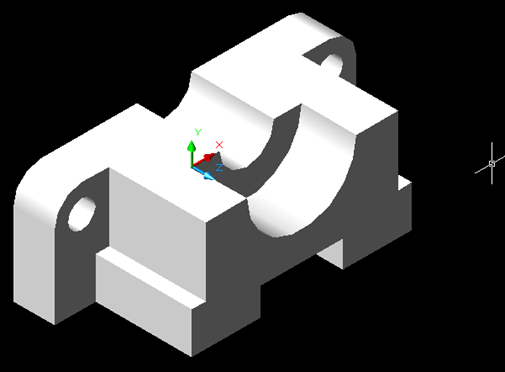

8、再利用差集命令繪制圓孔，得到最終的三維建模圖形
以上就是cad建模三維實體零件的教程，大家著手嘗試一下吧。
