CAD模型进行差集操作的方法
CAD模型怎么进行差集操作？CAD中建立的模型想要进行差集命令，得到一个新的模型，该怎么操作呢？下面我们就来看看，CAD的差集命令将三维实体或二维面域中减去对象的详细教程。

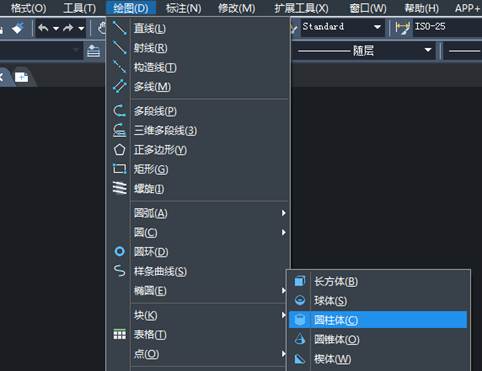

1、打开CAD软件，通过菜单栏选择【绘图】》【实体】》【圆柱体】选项。

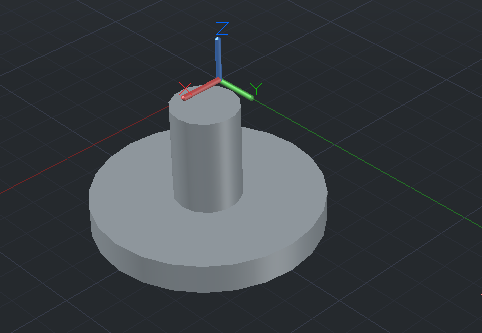

2、绘制两个相互叠加的圆柱如图所示。

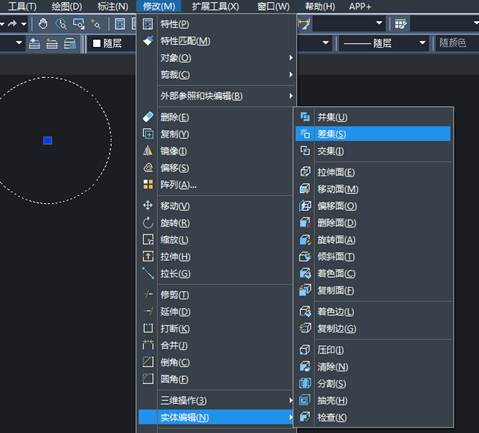

3、接着依次选择【修改】》【实体编辑】》【差集】选项。

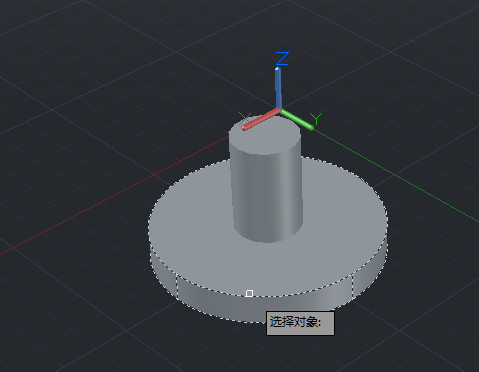

4、通过鼠标左键在绘图区选择要从中减去的实体对象，底部大圆盘中减去圆柱。

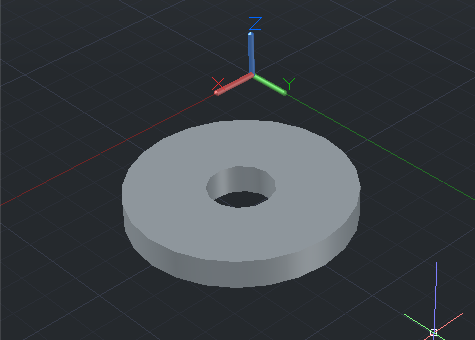

5、选择好后再选择要减去的对象（长圆柱），再按下回车，最终差集效果如图。
以上就是CAD差集命令的使用方法，大家着手尝试一下。
