如何用CAD快速把四條不相交的線合成矩形？
下面給大家介紹怎么用CAD快速把四條不相交線合成矩形，借助倒圓角工具，可以快速合成矩形，大家可以學習一下。

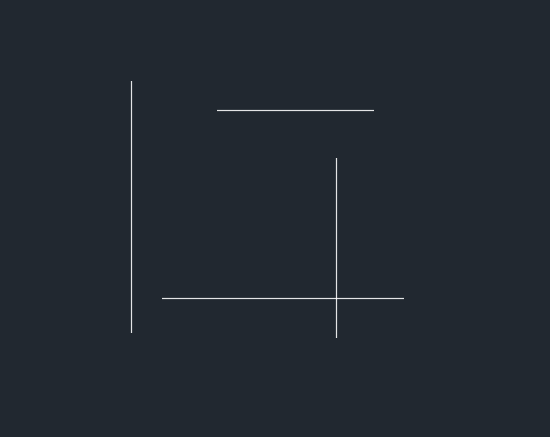

1、有四條沒有相交的線，你可以自已繪制。如圖所示
2、然后點擊圓角工具，或是輸入F命令使用倒圓角工具。
3、然后設置R半徑，或是點擊半徑R設置，設置為0。如圖所示

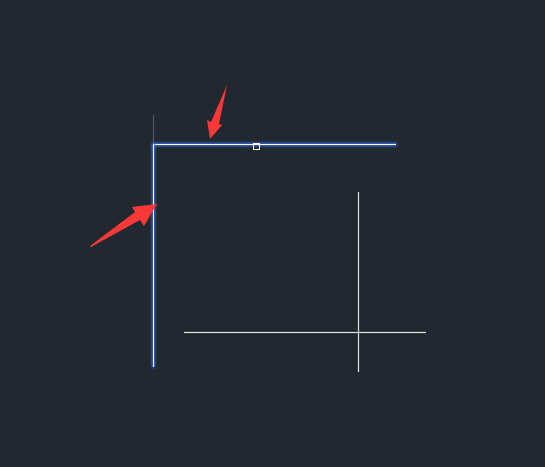

4、然后選擇要倒角的二條不同角度的線。如圖所示

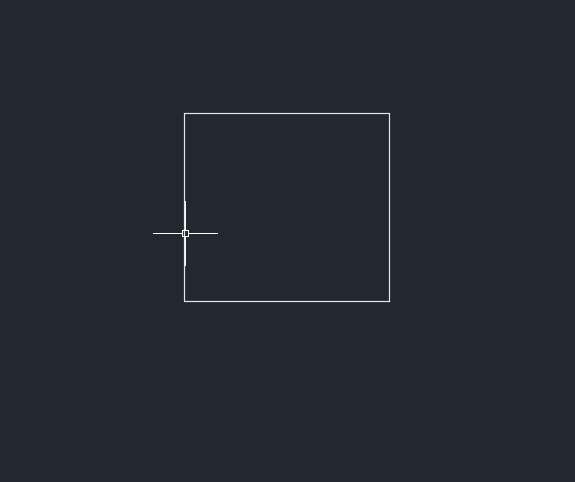

5、用同樣的方法把四個角都倒了，這樣就是快速修剪成矩形了。如圖所示
