用CAD绘制水滴形状教程
用CAD怎么绘制水滴形状呢?我们在制作水源地图标的时候,经常需要用到水滴形状,今天,小编给大家带来用CAD绘制水滴形状的教程。
1、打开正交,做一条适当长度的直线。

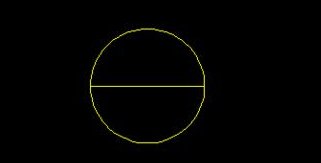

2、以直线中点为圆心,半长为半径,作一个圆。

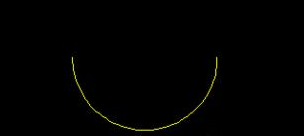

3、删除多余的线段,剩下半个弧,如图所示。
4、以圆弧中点,做一条适当长的垂直向上的直线。
5、连接弧端到直线顶的两条直线。

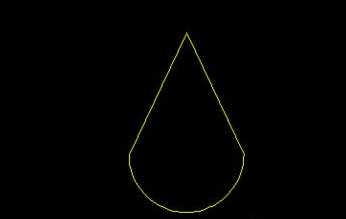

6、删除多余线,得到一个水滴图像。

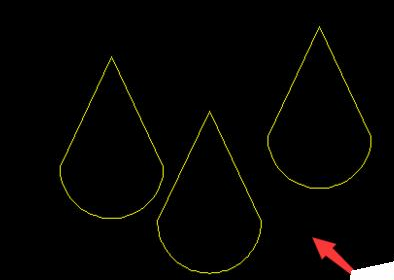

7、在复制两个水滴图像,位置分布均匀。
8、给图像加一个适当大小的框,完成图标的绘制。
以上就是中望CAD给大家带来的水滴形状教程贴,有喜欢的朋友可以继续关注官网哦。
