CAD内如何把样条曲线和直线合并成多段线
在CAD中样条曲线和直线、圆弧等按正确的合并多段线步骤是合并不成多段线,下面给大家介绍一种方法:

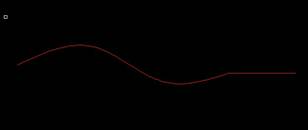

1、在CAD中作好你需要合并的线条,如图(以样条曲线和直线为例):
a
2、将图另存为R12/ LT2 DXF格式,保存;
3、打开刚保存的R12格式,全选中;

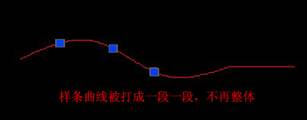

4、全部选中后,将其打散成一段一段;
5、命令pe。
pe PEDIT 选择多段线或 [多条(M)]: m
选择对象:129项
是否将直线和圆弧转换为多段线?[是(Y)/否(N)]? <Y>
[闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放
弃(U)]: j
合并类型 = 延伸
输入模糊距离或 [合并类型(J)] <0.0000>:回车
多段线已增加 190 条线段
完成。
结果如图:
看上图,样条曲线和直线已合并一条线。
