CAD中虛線顯示為實線該怎么辦
在中望CAD中打開一份圖紙，可是圖紙中明明線型是虛線，而顯示卻為實線，這該怎么辦呢？

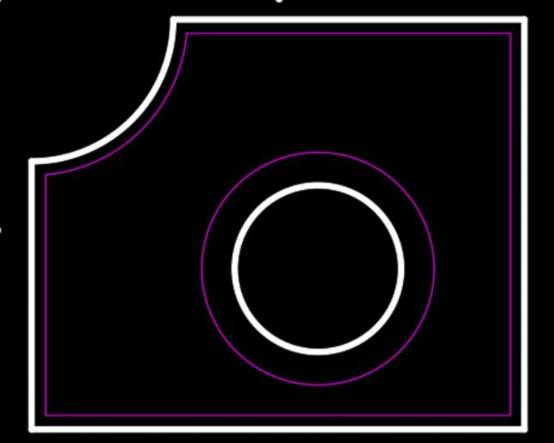

以中望CAD2018為例，如下圖所示，中間粉紅線顯示為實線，

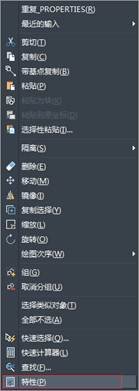

這時可以點選中粉紅線，點右鍵，在彈出菜單中點擊“特性”。

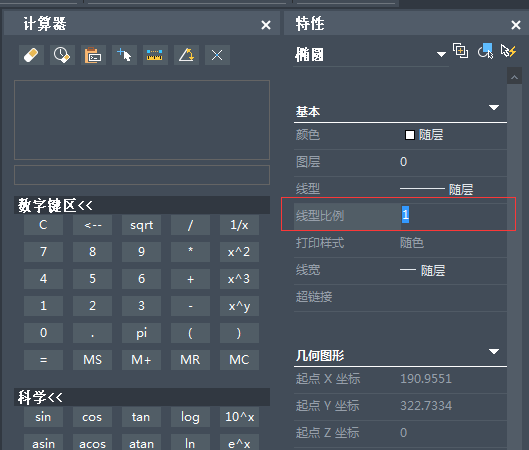

可以發現其“線型比例"為1。

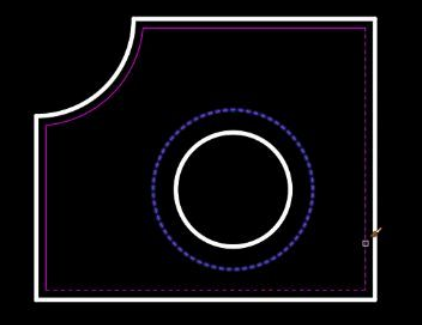

這時，我們將”線型比例“改為20，就顯示出虛線了。
再用格式刷命令，快捷鍵是“ma”，將其它虛線刷成同一特性。這樣，就可以顯示出虛線來了。
