CAD外部参照插入后图形不匹配该怎么办
有时候我们会遇到这样的问题:有两张单位不同的图,将一张图复制,在另一张图中粘贴到原坐标,两张图可以很好地匹配,但将一张图以外部参照的方式插入到另一张图却发现图形无法匹配。
为什么两张图单位不同,复制粘贴没事,插入外部参照就有问题了呢?这跟CAD内部的处理机制有关系。
从一张图将图形复制粘贴到另一张图时,CAD会忽略单位,比如从一张单位为英寸的图中复制一个半径为10的圆到一张单位为毫米的图中,圆的半径仍是10,也就是说变成了10毫米。但在插入外部参照的时候,CAD考虑到存在不同单位图纸参照的问题,因此在插入外部参照的时候会考虑单位,如下图所示。
上图中告诉我们:插入的外部参照图纸的单位是英寸,因为当前图纸单位是毫米,所以插入的图形会放大25.4倍。

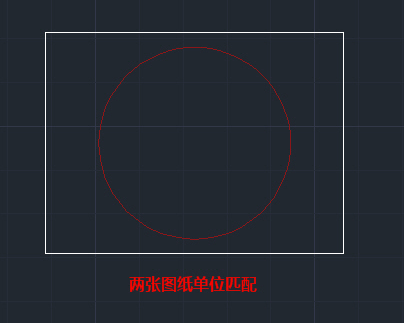

假如单位正常插入外部参照效果如下:

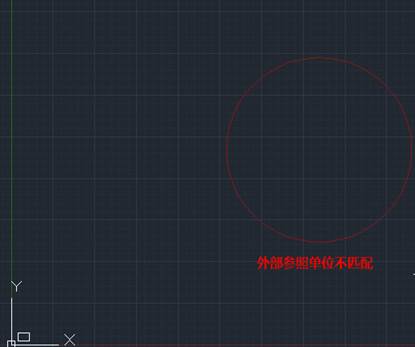

假如单位不匹配,外部参照的效果如下:
不仅图形被放大,而且由于图形并不在原点处,外部参照图形会按比例偏离原点或靠近原点。
如果遇到类似问题,首先输入UNITS命令检查一下两张图的单位,然后将两张图的单位设置成一样的就好了。
