CAD如何控制图形的打印线宽
无论建筑图纸还是机械图纸,打印输出时图形的线宽都是有区别的,打印的图纸通?;峒哟直咀ㄒ档闹氐阃夹危恍└ㄖ吆痛我夹卧蚧嵊孟赶呋蛐橄叽蛴?。例如建筑图纸中的轴线、机械图纸的中心线都会用虚线表示,建筑平面图中会突出墙体、门窗等基本建筑构件,而到了电气、暖通、给排水平面图则需要突出线缆、管线和设备,墙和门窗则会打印成细线。
在CAD中提供了几种控制打印线宽的方法,我们需要结合行业和图纸的特点选择最适合的方式。下面简单总结一下在CAD中控制打印线宽的方法。
一、使用实体线宽来控制打印线宽

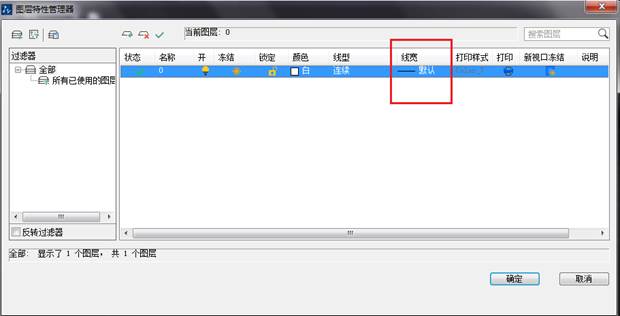

所谓“实体线宽”是给图形设置的线宽。实体线宽最好通过图层来设置,而图形线宽直接用默认的(Bylayer 随层)即可,这样便于对图形进行整体管理和后续修改。如下图所示。
如果需要某个图层上的图形使用不同线宽时,只能手动设置图形的线宽了。选中图形后,直接在工具栏中就可以设置。

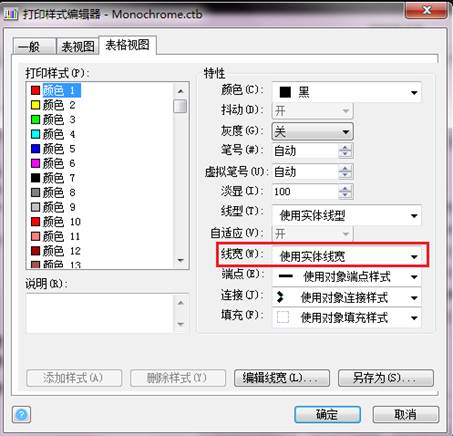

在图中设置好线宽后,我们想按设置的线宽打印的话,必须选择合适的打印样式表文件,在打印样式表中设置输出线宽为“使用实体线宽”,否则设置的线宽也会被忽略。采用这种方式的好处是,在图中设置好线宽后,使用CAD自带的彩色或单色的CTB文件,默认设置都是“使用实体线宽”,不需要再做任何调整,直接输出即可。
线宽设置好之后,还要注意打印输出颜色的设置,选择合适的CTB文件。
二、利用多段线线宽来控制打印线宽
这种形式通常只在一些专业软件中使用,例如专业软件用多段线绘制电气的线缆、给排水和暖通的管线,这样可以保证无论设计人员用什么打印设置出图,只要出图比例是对的,线宽就能保证。这些软件在绘图前要设置出图比例,在绘制线缆时宽度会自动乘以出图比例来保证出图效果,例如设置1:100出图,线缆打印宽度设置为0.3,那软件在绘制多段线时会自动将宽度设置30。
