CAD三維對齊命令3dalign怎么用
本文將以面對齊為例（三點）介紹CAD三維對齊命令3dalign的用法，點、線（兩點）對齊方式和這個類似，如果是點對齊，那么在指定源點后輸入c回車，再指定目標點即可；如果是線對齊，那么在指定源點和第二點后輸入c回車，再指定目標點第一點和第二點即可。
1、 點擊三維對齊命令，或輸入快捷鍵3dalign.

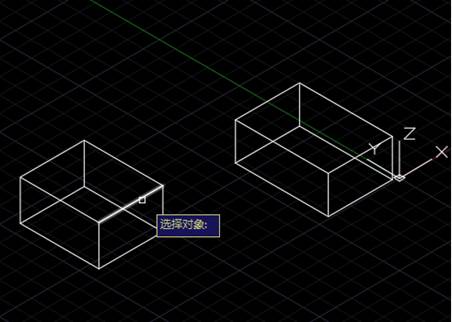

2、 選擇需要對齊的對象，然后回車。

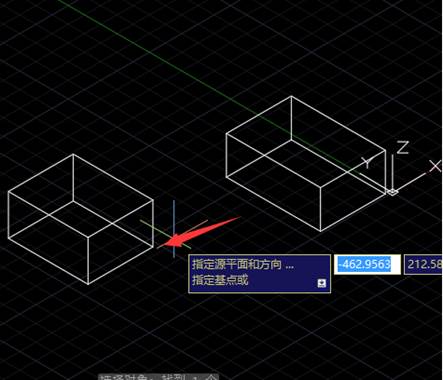

3、 指定基點，也就是第一點。

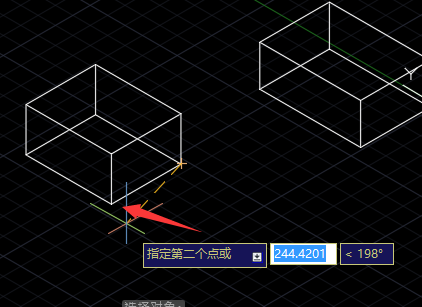

4、 指定第二點。

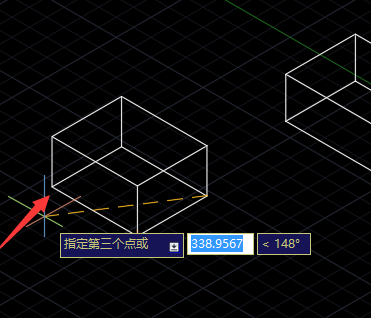

5、 指定第三點。

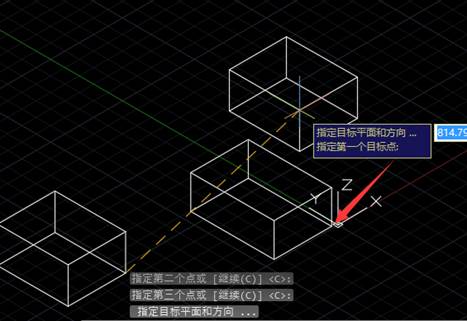

6、 指定第一個目標點。

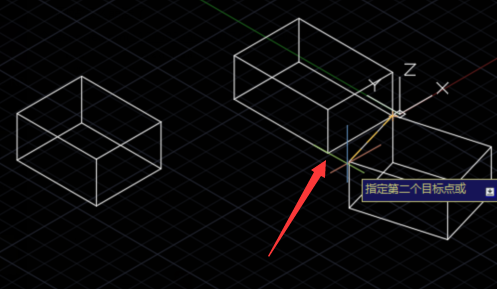

7、 指定第二個目標點。

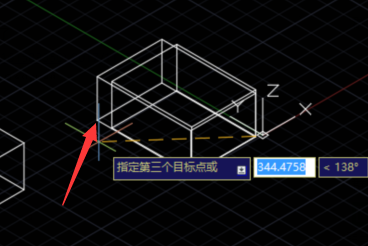

8、 指定第三個目標點。

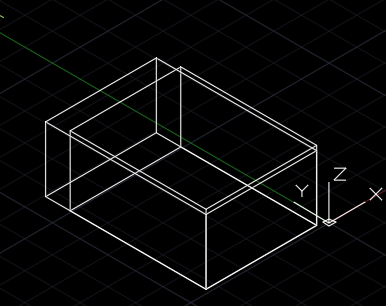

9、 完成。
