CAD图形信息的列表查询

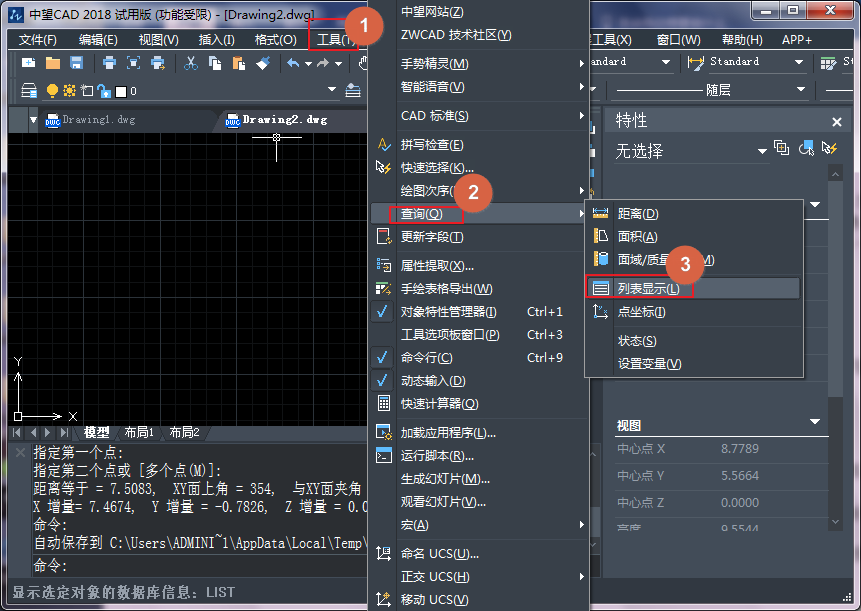

使用CAD中的列表命令，可以快速查询图形所包含的众多内部信息，如图层、面积、点坐标以及他的空间等特性参数。当执行列表命令后，选择需要查询信息的图形对象，中望CAD会自动切换到文本窗口，并滚动显示所有选择对象的相关特性参数。执行列表命令的方法包括在命令行输入LIST或者LI后按enter键；执行【工具】|【查询】|【列表】命令，具体如下图所示。
【查询面积与周长】
下面通过查询正六边形的面积和周长，学习图形面积与周长的具体查询功能。

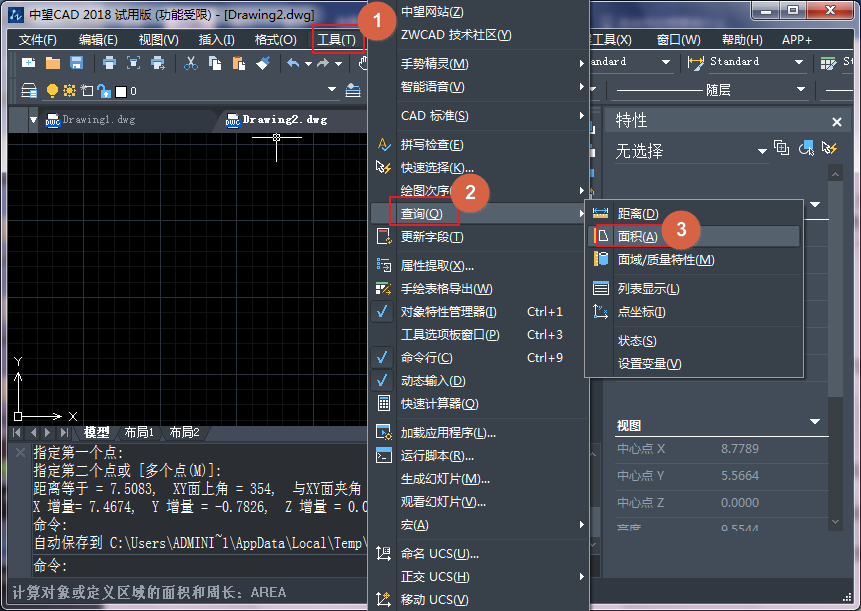

执行【面积】命令的方式主要有：在命令行中个输入AREA然后按enter键；执行【工具】|【查询】|【面积】命令，如下图所示。
在执行面积命令后，在命令行提示中包括如下选项：
【对象】选项：用于查询单个闭合图形中的面积和周长，如圆、椭圆、矩形、多边形、面域等。另外，使用此选项也可以查询由多段线或样条曲线所围成的区域的面积和周长。
【增加面积】选项：用于将新选图形实体的面积加入总面积中，此功能属于“面积的加法运算”。另外，如果用户需要执行面积的加法运算，必须将当前的操作模式转换为加法运算模式。
【减少面积】选项：用于将所选实体的面积从总面积中减去，此功能属于“面积的减法运算”。另外，如果用户需要执行面积的减法运算，必须将当前的操作模式转换为减法运算模式。
