CAD延伸对象命令的使用技巧
CAD延伸命令用于将对象延伸至指定的边界上,用于延伸的对象则包括直线、圆弧、椭圆弧、非闭合的二维多段线和三维多段线以及射线等等。在延伸对象时,也需要为对象指定边界。制定边界时有两种情况,一种是对象被延长后与边界存在一个实际的交点,另一种就是与边界的延长线相交于一点。调用延伸命令的方法有以下几种:

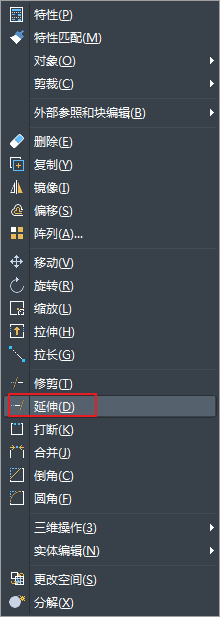

执行【修改】——【延伸】命令。
单击【修改】工具栏中的延伸按钮 。以及在命令行输入EXTEND或者EX然后按enter键。
注意:在选择延伸对象时,需要在靠近延伸边界的一端选择延伸的对象,否则对象将不被延伸。
【关于“隐含交点”】
所谓“隐含交点”,是指边界与对象延长线没有实际的交点,在边界被延长以后,与对象延长线存在一个隐含交点。对隐含交点下的图线进行延伸时,需要更改默认的延伸模式,即将默认模式更改为“延伸模式”。其中的“边”选项用来确定延伸边的方式。其中,【延伸】选项将使用隐含的延伸边界来延伸对象,而实际上边界和延伸对象并没有真正相交,CAD软件会假想将延伸边延长,然后再延伸;【不延伸】选项确定边界不延伸,而只有边界与延伸对象真正相交后才能完成延伸操作。
推荐阅读:CAD多线编辑工具各选项介绍
