CAD如何输入角度符号
使用CAD绘制工程图纸时,难免会遇到需要输入角度符号的情况,那么问题来了:角度符号这一类特殊符号要怎么输入呢?
对多行文本而言,可以借助右键菜单中的符号菜单实现;而针对单行文字,一般都是由控制代码(%%)来生成。
因此,角度符号的输入为:%%D.
【补充:在CAD中标注角度图形的操作方法】
大家应该知道,角度图形一定是需要标注尺寸的,也就是说要把它的角度标出来,而CAD就可以完成角度的标注。前面小编已经发布了标注长度、半径等等的方法,相信大家对标注已经不陌生。那么今天就来介绍一下如何在CAD中标注角度图形吧。

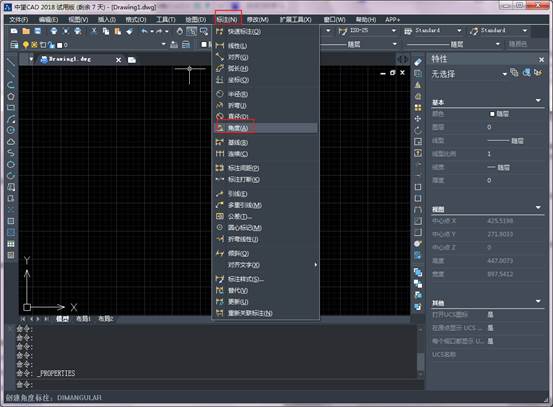

第一步,选择【标注】——【角度】,或者在命令行输入dan然后回车,调出角度标注的命令。

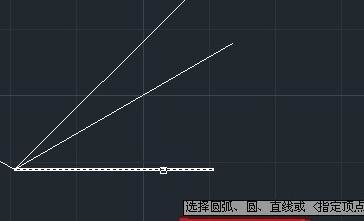

第二步,选择角度命令之后,就可已根据提示点击第一条直线或者弧线,再如图所示点击水平线。
然后点击角度的另外一条边。
接下来将鼠标光标拖出角度的尺寸线,点击确认其位置,就完成了角度标注的工作。
