大家都知道，用CAD計算圖形的面積的方法不少，比如命令、快捷鍵等等。用命令計算的一個典型的方法就是運用pl命令，下面的內容將會告訴大家如何運用pl命令計算CAD中圖形的面積。

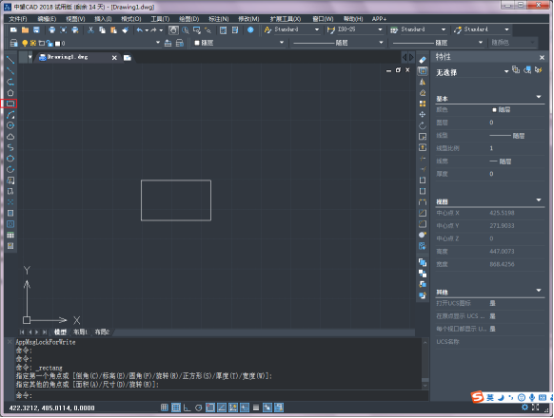

第一步，打開已經下好的CAD軟件，畫出一個矩形。

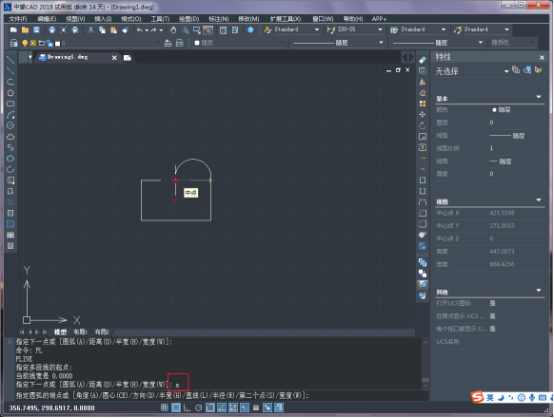

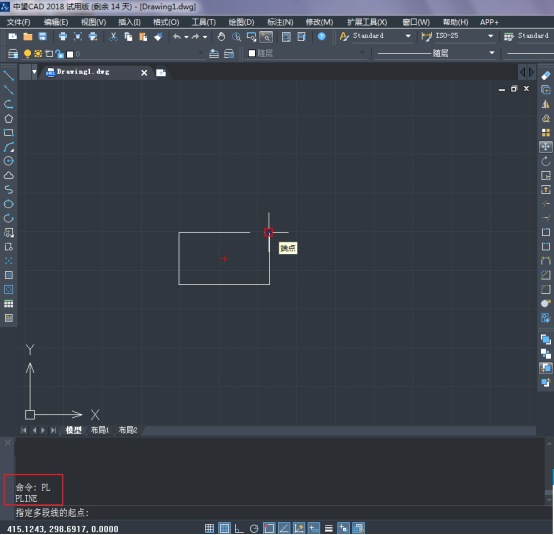

第二步，先描出圓弧。在命令行中輸入pl，輸入空格后，選擇半圓弧的右端點。然后在命令行輸入a，空格，輸入s，空格，這就可以分貝選中圓弧的中點和左端點。
第三步，描出矩形。在命令行輸入1，空格，主次選擇矩形的每個頂點，要注意最后要與起點重合。接下來在命令行輸入c，空格。矩形的描邊就完成了。
最后，在命令行輸入aa，空格，再輸入o，空格。選擇剛才描好的圖形就可以計算它的周長和面積了。
