1. 基本概念

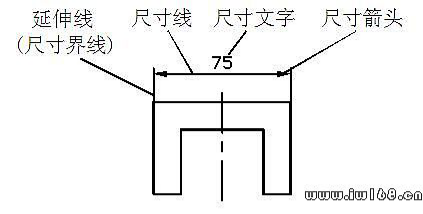

CAD中，一个完整的尺寸一般由尺寸线、延伸线(即尺寸界线)、尺寸文字(即尺寸数字)和尺寸箭头4部分组成，如下图所示。请注意：这里的“箭头”是一个广义的概念，也可以用短划线、点或其他标记代替尺寸箭头。

CAD 将尺寸标注分为线性标注、对齐标注、半径标注、直径标注、弧长标注、折弯标注、角度标注、引线标注、基线标注、连续标注等多种类型，而线性标注又分水平标注、垂直标注和旋转标注。

2. 尺寸标注样式

尺寸标注样式(简称标注样式)用于设置尺寸标注的具体格式，如尺寸文字采用的样式；尺寸线、尺寸界线以及尺寸箭头的标注设置等，以满足不同行业或不同国家的尺寸标注要求。

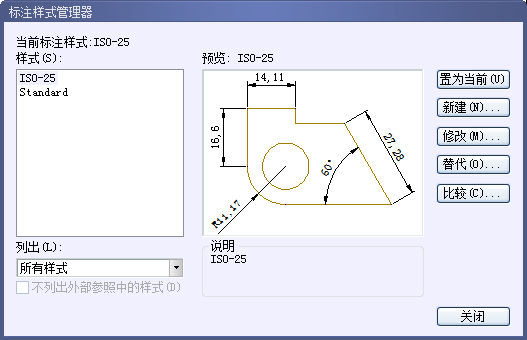

定义、管理标注样式的命令是DIMSTYLE。执行DIMSTYLE命令，CAD弹出后面的图所示的“标注样式管理器”对话框。

其中，“当前标注样式”标签显示出当前标注样式的名称?！把健绷斜砜蛴糜诹谐鲆延斜曜⒀降拿??！傲谐觥毕吕斜砜蛉范ㄒ凇把健绷斜砜蛑辛谐瞿男┍曜⒀健！霸だ馈蓖计蛴糜谠だ涝凇把健绷斜砜蛑兴≈斜曜⒀降谋曜⑿Ч！八得鳌北昵┛蛴糜谙允驹凇把健绷斜砜蛑兴《ū曜⒀降乃得??！爸梦鼻啊卑磁グ阎付ǖ谋曜⒀街梦鼻把健！靶陆ā卑磁ビ糜诖唇ㄐ卤曜⒀??！靶薷摹卑磁ピ蛴糜谛薷囊延斜曜⒀??！疤娲卑磁ビ糜谏柚玫鼻把降奶娲健！氨冉稀卑磁ビ糜诙粤礁霰曜⒀浇斜冉?，或了解某一样式的全部特性。

下面介绍如何新建标注样式。

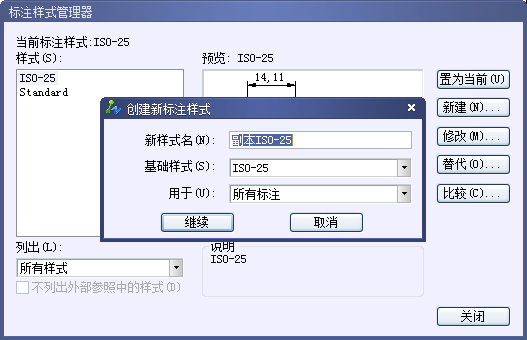

在“标注样式管理器”对话框中单击“新建”按钮，CAD弹出如下图所示“创建新标注样式”对话框。

可通过该对话框中的“新样式名”文本框指定新样式的名称；通过“基础样式”下拉列表框确定基础用来创建新样式的基础样式；通过“用于”下拉列表框，可确定新建标注样式的适用范围。下拉列表中有“所有标注”、“线性标注”、“角度标注”、“半径标注”、“直径标注”、“坐标标注”和“引线和公差”等选择项，分别用于使新样式适于对应的标注。确定新样式的名称和有关设置后，单击“继续”按钮，CAD弹出“新建标注样式”对话框，如后面的图所示。

?对话框中有“直线和箭头”、“文字”、“调整”、“主单位”、“换算单位”、“公差”和“其他项”7个选项卡，下面分别给予介绍。

1.“直线和箭头”选项卡

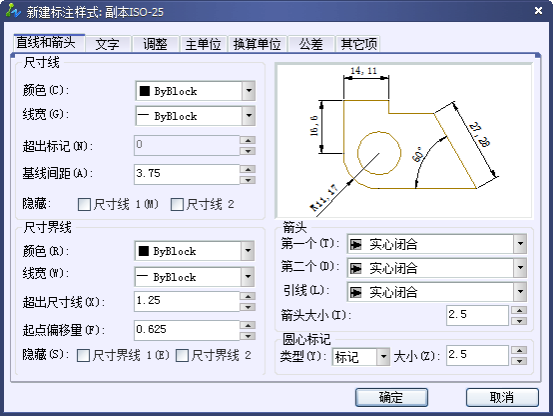

设置尺寸线和尺寸界线的格式与属性。前面给出的图为与“直线”选项卡对应的对话框。选项卡中，“尺寸线”选项组用于设置尺寸线的样式。“延伸线”选项组用于设置尺寸界线的样式。预览窗口可根据当前的样式设置显示出对应的标注效果示例?！凹贰毖∠羁ㄓ糜谏柚贸叽缂?、圆心标记、弧长符号以及半径标注折弯方面的格式。下图为对应的对话框。

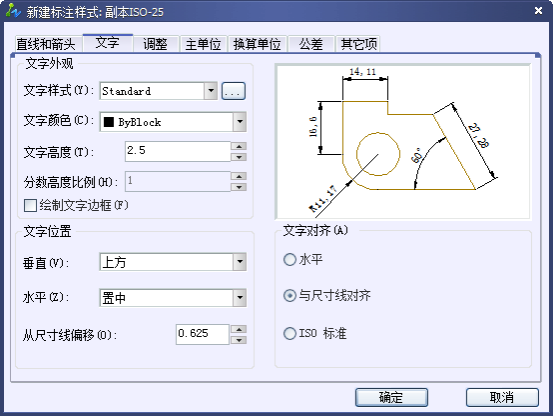

2.“文字”选项卡

此选项卡用于设置尺寸文字的外观、位置以及对齐方式等，下图为对应的对话框。

“文字”选项卡中，“文字外观”选项组用于设置尺寸文字的样式等。“文字位置”选项组用于设置尺寸文字的位置。“文字对齐”选项组则用于确定尺寸文字的对齐方式。

3. “调整”选项卡

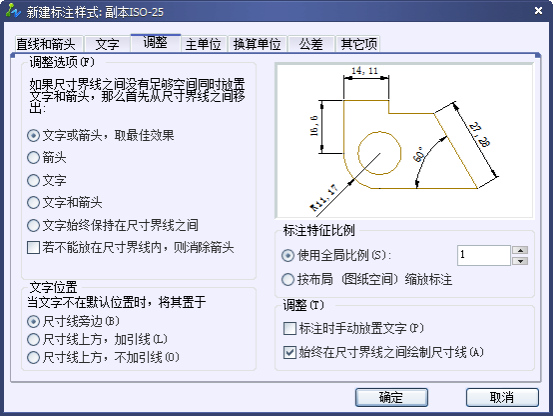

此选项卡用于控制尺寸文字、尺寸线以及尺寸箭头等的位置和其他一些特征。下图是对应的对话框。

“调整”选项卡中，“调整选项”选项组确定当尺寸界线之间没有足够的空间同时放置尺寸文字和箭头时，应首先从尺寸界线之间移出尺寸文字和箭头的哪一部分，用户可通过该选项组中的各单选按钮进行选择。

“文字位置”选项组确定当尺寸文字不在默认位置时，应将其放在何处?！氨曜⑻卣鞅壤毖∠钭橛糜谏柚盟曜⒊叽绲乃醴殴叵怠！坝呕毖∠钭楦醚∠钭橛糜谏柚帽曜⒊叽缡笔欠窠懈郊拥髡?/p>

4. “主单位”选项卡

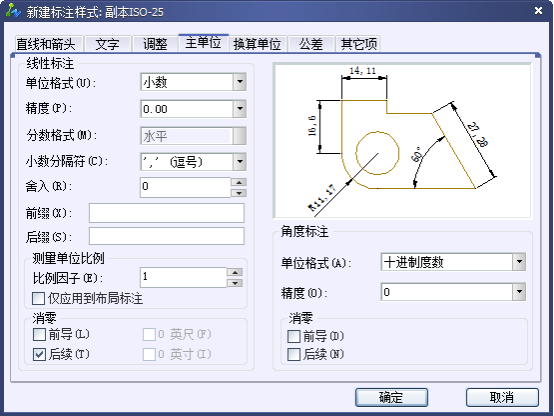

此选项卡用于设置主单位的格式、精度以及尺寸文字的前缀和后缀。下图为对应的对话框。

“主单位”选项卡中，“线性标注”选项组用于设置线性标注的格式与精度?！敖嵌缺曜ⅰ毖∠钭槿范ū曜⒔嵌瘸叽缡钡牡ノ弧⒕纫约跋惴?。

5. “换算单位”选项卡

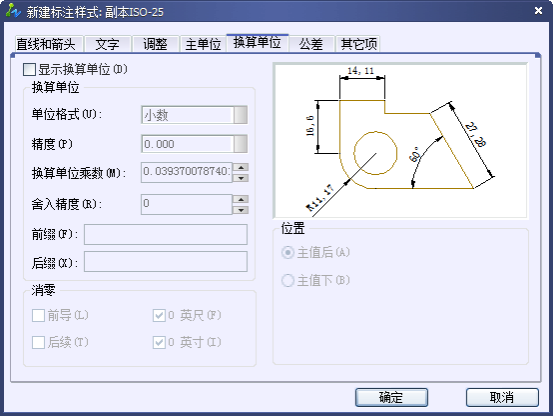

“换算单位”选项卡用于确定是否使用换算单位以及换算单位的格式，对应的选项卡如下图所示。

“替换单位”选项卡中，“显示换算单位”复选框用于确定是否在标注的尺寸中显示换算单位。

“换算单位”选项组确定换算单位的单位格式、精度等设置?！跋恪毖∠钭槿范ㄊ欠裣凰愕ノ坏那暗蓟蚝笮恪！拔恢谩毖∠钭樵蛴糜谌范ɑ凰愕ノ坏奈恢谩Ｓ没Э稍凇爸髦岛蟆庇搿爸髦迪隆敝溲≡瘛?/p>

6.“公差”选项卡

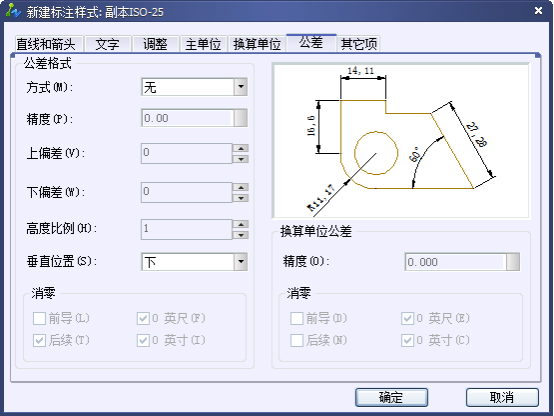

“公差”选项卡用于确定是否标注公差，如果标注公差的话，以何种方式进行标注，下图为对应的选项卡。

“公差”选项卡中，“公差格式”选项组用于确定公差的标注格式?！盎凰愕ノ还睢毖∠钭槿范ǖ北曜⒒凰愕ノ皇被凰愕ノ还畹木扔胂惴瘛?/p>

利用“新建标注样式”对话框设置样式后，单击对话框中的“确定”按钮，完成样式的设置，CAD返回到“标注样式管理器”对话框，单击对话框中的“关闭”按钮关闭对话框，完成尺寸标注样式的设置。

7.“其他项”选项卡

“公差格式”我们可以通过更改的选项去设置我们的公差格式。

“消零”当我们需要消零的时候，可以开启可以选择是不同的类型。

“换算公差单位”我们可以设置公差的精度或是消零。

以上。
