1.我们打开CAD,想要绘制出下图的三角支架
2.然后开启正交模式,我们根据图形的尺寸绘制第一个图形如下,
3.更改图层的颜色为红色,
4.选择构造线工具:
5.命令行输入H,绘制水平构造线:
6.回车后,输入V绘制垂直构造线(线均通过第一个图形的各个顶点):
7.根据尺寸以最下面一条构造线为基准,绘制左视图:

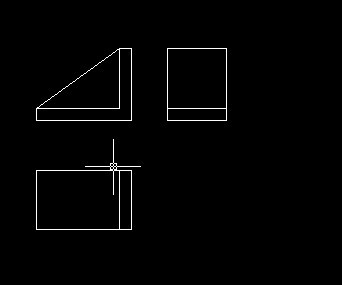

8.俯视图的方法跟左视图一样,最后删除构造线完成此图:
以上。
