当我们需要合并不同点的X、Y轴坐标值时,我们便需要利用到捕捉的点过滤器,我想很多人从来也没有用过点过滤器,当我们在用【shift+右键】的键盘快捷键打开捕捉菜单时就可以看到点过滤器了,但是通常很少人会用,接下来我们就讲讲如何使用点过滤器的使用方法。


什么是点过滤器呢?

它是从捕捉到的点提取XYZ某一个轴向坐标或者XY XZ YZ两两坐标


点过滤器的使用方法?

我们只需要在提示定位点时先输入.X公益在捕捉菜单中选择X点过滤项,然后选取点来获取X轴的坐标,然后CAD软件就会提示定位点的YZ坐标,下面我们来举个例子。

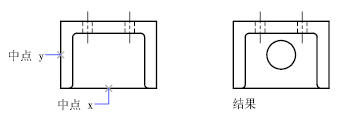

在上面的例图中,我们要在矩形中心画一个圆,也就是需要合并底边中点的X轴坐标和侧边重点的Y轴坐标。操作步骤如下:

1、  为了操作更简单,我们先打开对象捕捉的中点选项。(如果不设置的话,在操作过程中可以通过输入MID或捕捉菜单临时设置中点的捕捉)

2、  输入CIRCLE或C(如果C是画圆的快捷键的话),回车,启动画圆命令。

3、  在命令行输入.x 操作如下:

CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)/弧线(A)/多次(M)]: .x

4、回车,命令行出现提示:于。捕捉底边的中点获取X轴坐标

5、 命令出现提示:于 (需要YZ):。捕捉侧边重点获取Y轴坐标。

可以看到圆心已经定位到了矩形的中心。

6、 输入圆的半径,完成圆的绘制。

上面的操作我们也可以先定位Y坐标,那就先输入.y,先捕捉侧边中点,再捕捉底边中点。


以上,仅作为简单的例子,相信大家只要能够活学活用,就能很好运用在在自己的工作中。
