CAD三维倒圆角怎么画
FILLET命令可以给实心体的棱边倒圆角,该命令对表面模型不适用。在3D空间中使用此命令与在2D空间中使用有所不同,用户不必事先设定倒角的半径值,中望CAD会提示用户进行设定。
命令启动方法:
菜单命令:【修改】>【圆角】
面板:【常用】选项卡中【修改】面板的圆角按钮
命令:FILLET
【实战】如何在3D空间使用FILLET命令
命令: _fillet
圆角(F) (半径=5): 设置(S)/多段线(P)/半径(R)/修剪(T)/多个(U)/<选取第一个对象>: //选择棱边A
圆角半径 <5>: 15 //输入圆角半径
选择边或 [链(C)/半径(R)]: //选择棱边B
选择边或 [链(C)/半径(R)]: //选择棱边C
选择边或 [链(C)/半径(R)]: //按Enter键结束
已选定 4 个边用于圆角。

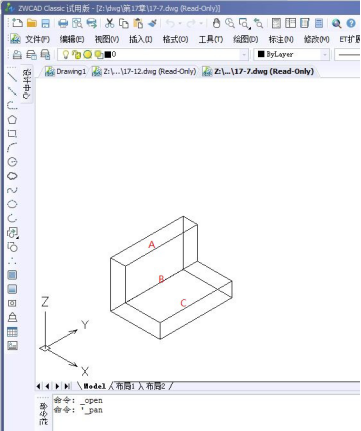

(倒圆角前素材图)

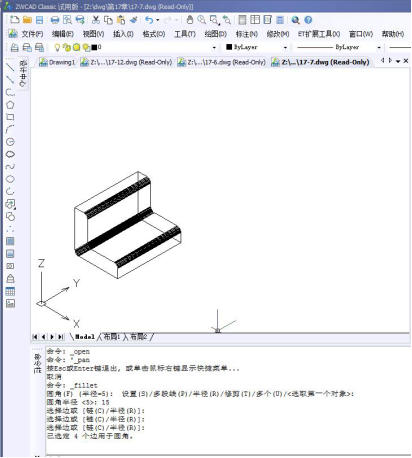

(倒圆角后效果图)
【要点提示】
对于一点的几条棱边倒圆角时,若各边圆角半径相等,则在交点处产生光滑的球面过渡。
【命令选项提示】
选择边:可以连续选择实体的倒角边
链(C):如果各棱边是相切关系,则选择其中一个边,所有这些棱边都将被选中。
环(L):该选项使用户可以一次选中基面内的所有棱边。
半径(R):该选项使用户可以为随后选择的棱边重新设定圆角半径。
以上就是在CAD中三维倒圆角的绘图方法了,对CAD感兴趣的话欢迎点击下方图片下载正版软件体验哦!
推荐阅读:CAD如何加载多线样式
