問題描述
問題原因
【PLINEGEN】系統變量用于設置繞二維多段線的頂點生成線型圖案的方式。
解決方法
1、在命令行輸入【PLINEGEN】，然后【回車】。
2、命令行提示：
輸入 PLINEGEN 的新值<0>：輸入【0】或【1】
相關選項

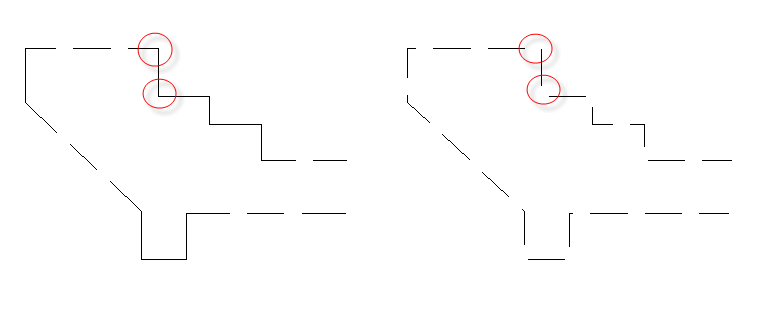

1、輸入【0】在每個頂點已虛線開始并以虛線結束生成多段線。線型圖案在整條多段線中位于每條線段的中央。
2、輸入【1】。圍繞多段線頂點生成連續的線型圖案。線型圖案在整條多段線中連續跨越頂點。
3、可以通過【特性】選項板直接修改多段線【PLINEGEN】。
