解决方法

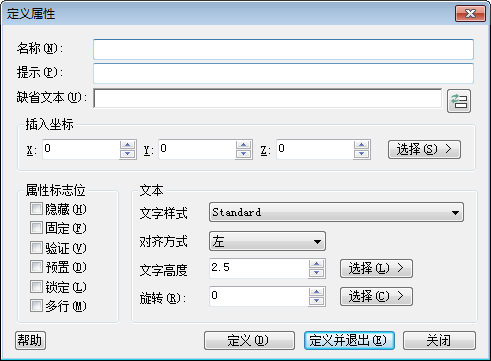

1、在命令行输入【ATTDEF】,然后【回车】,打开【属性定义】对话框。


隐藏

指定插入块时不显示或不打印该属性值。

固定

再插入块时赋予属性固定值。

验证

插入块时提示验证属性值是否正确。

预置

插入包含预置属性值的块时,将属性设定为默认值。

锁定位置

锁定块参照中属性的位置,解锁后,属性可以相对于使用夹点编辑的块的其他部分移动,并且可以调整多行文字属性的大小。

多行

指定属性值可以包含多行文字,选定此选项后,可以指定属性的边界宽度。

标记

标识图形中每次出现的属性。使用任何字符组合(空格除外)输入属性标记。小写字母会自动转换为大写字母。

提示

指定在插入包含该属性定义的块时显示的提示。如果不输入提示,属性标记将用作提示,如果在“模式”区域选择“常数”模式,“属性提示”选项将不可用。

默认

指定默认属性值。

2、填写【属性定义】对话框,单击【确定】。

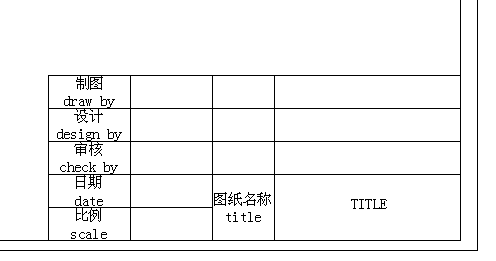

3、命令行提示:指定起点:在绘图区指定文字起点。

4、重复第1、2、3步创建其余属性文字。



5、选择所有属性文字,使用【BLOCK】命令定义块。

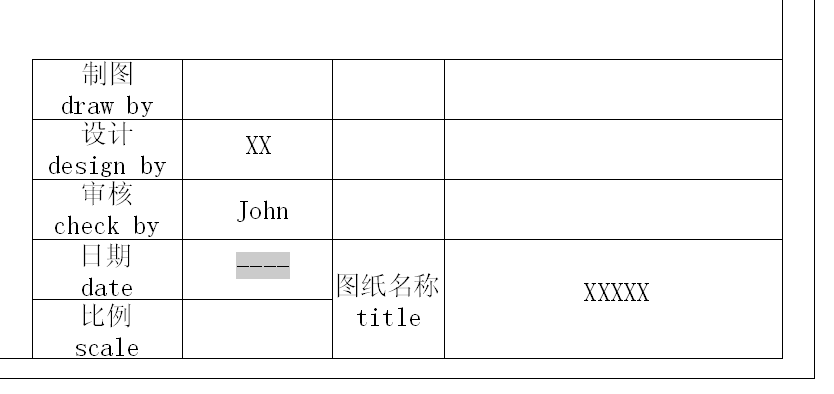

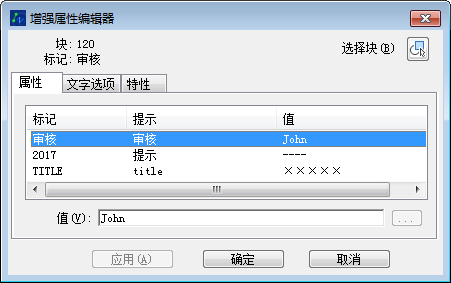

6、双击块属性打开【增强属性编辑器】对话框查看、编辑属性。
