CAD旋转网格命令“ REVSURF”是建立三维图形常用的命令,旋转网格是绕指定的轴旋转对象创建的网格,旋转的对象可以是直线、圆弧、圆、二维多段线等曲线。

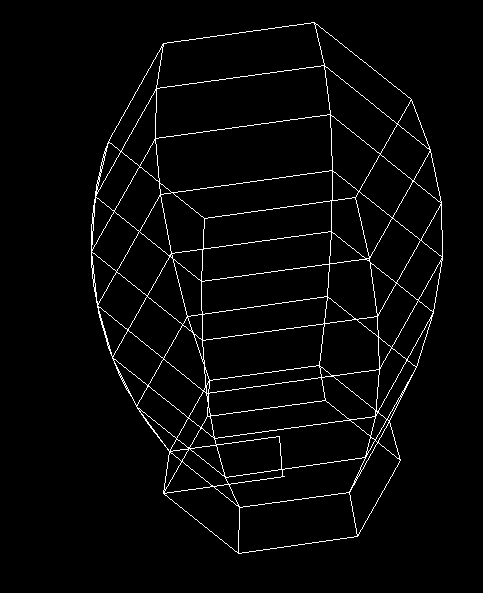

但是,有人使用之后发现,旋转之后的图形并没有显示是圆柱的样子,而是一个六边形。这是什么回事呢?如下图。
其实,这是旋转网格线框密度设置问题。
线框密度默认设置是6,就是旋转6次,就填满360度,那么要呈现圆柱的形状, 增强密度就好。

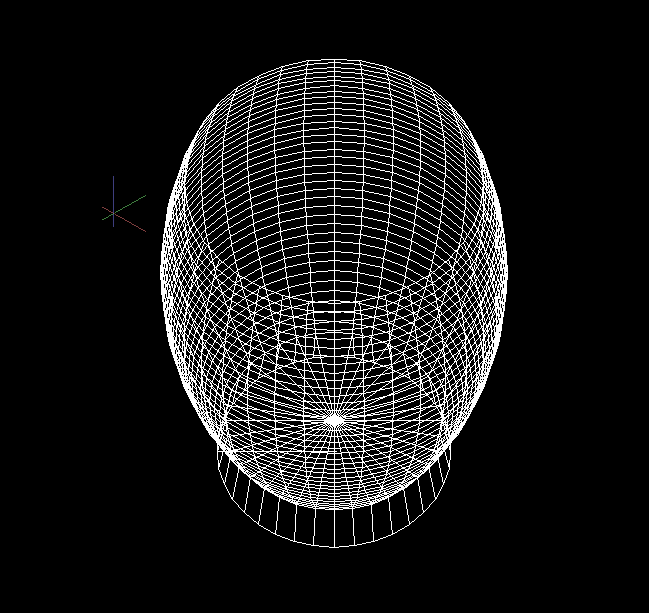

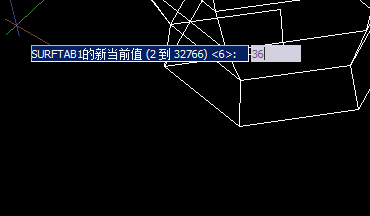

我们输入命令符“surftab1”和“surftab2”密度都改为36或其他更大的数字,再执旋转网格命令,一个圆柱形的图形就出来啦。
