中望CAD 2017是中望软件近日发布的第三代CAD平台软件,有着丰富的绘图功能及便捷的命令操作,新增了批量打印、边界夹点等更多新特性。在创新方面,中望CAD 2017引入了二维条形码信息技术,首次具备了条形码/二维码工具,为企业用户实现设计图纸规范化、有序化管理提供了新的解决思路。
企业用户传统的图纸管理形式是组织专门的档案管理人员,通过收集纸质底图和电子DWG图同时异步进行,效率低,且容易混乱。而中望CAD 2017的条形码/二维码工具,可以根据文字内容,快速生成具有唯一性的条形码或二维码,方便图纸信息化管理,减少人工输入资料带来的巨大工作量,且能够有效避免人为错误,降低成本。
在中望CAD 2017中,生成二维码命令只针对于将当前图纸中选择的文本作为内容信息生成条形码,文本内容必须为单行文本或者多行文本。系统自带的二维码的版本多达40个,不同版本生成的二维码大小也不一样,用户可以根据实际要求来选择合适的版本。需注意的是,版本号越大,二维码存储数据的小方块越多,能存储的数据也越多。此外,生成二维码时,用户还可以指定容错比例。比例越大容错率越高,二维码也就更易被识别。

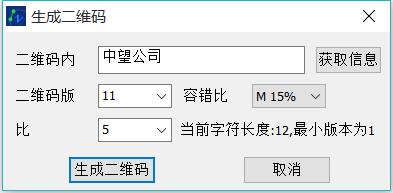

图/中望CAD2017二维码生成对话框

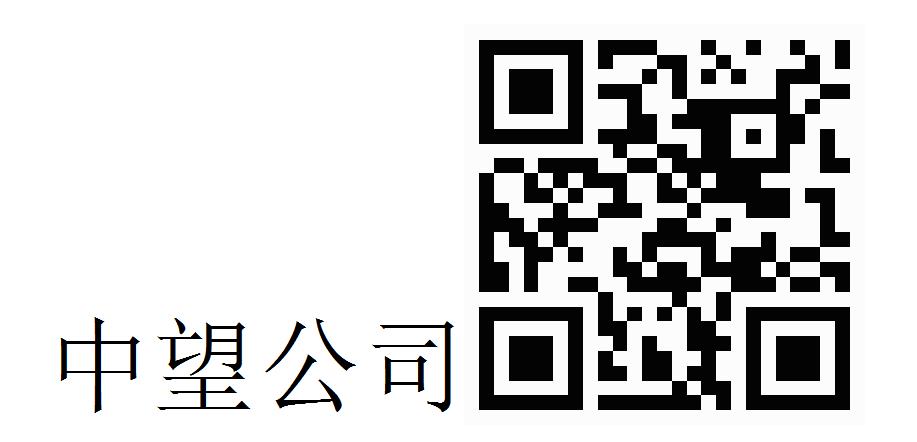

另外,软件生成的二维码会和图纸同时保存在dwg图纸中,后期需要查找图纸时,设计师只需要扫描二维码就可以轻松读取到文本信息。中望CAD 2017的这一功能在手机扫一扫由文本网址生成的二维码中表现的异常出色。
为确保用户可以快速从二维码中得到图纸中的有效文本信息,中望CAD 2017的二维码功能支持设计人员、绘图时间、图纸编号等内容信息直接生成二维码。用户可将二维码单独打印出来,手工贴在归档的纸质图纸中。这样一来,用户今后在翻阅纸质图纸过程中能快速得到图纸中的文字信息,而不用手动抄送在纸质图纸上,从而节省了时间,提高管理效率。
除了二维码功能之外,中望CAD 2017还提供有生成条形码的功能。两个功能有效搭配,能快速帮助设计师进行图纸管理、信息储存与数据调取,帮助节约时间、提高工作效率并降低人工输入的错误率,对企业的数据生成与管理、信息再利用起到了积极的作用。
