国内二维CAD软件产业在经历两次大的发展浪潮之后取得了实质性的突破,CAD技术被普遍接受,成为企业提升设计效率和产品创新能力的重要手段。同时,CAD技术在生产制造中的深入应用也带动了二维CAD软件产业的发展。这期间涌现出中望CAD、北航海尔(现CAXA)、凯图(后与天喻合并)、开目等一大批具有自主版权的二维CAD软件,国内基于AutoCAD二次开发的商品化软件也空前繁荣,大恒、InteCAD(天喻)、艾克斯特、天河等CAD软件得到了广泛的应用。
另一方面,国内的机械设计软件由于相互之间功能的实现方式不同,导致图纸在交互过程中出现明细表、符号标注等智能化的编辑失效,标注的序号和明细表之间不再相互关联,表格、符号都无法编辑等一系列问题。如下图1中,某机械软件绘制的图纸在企业用的CAD机械软件上,表格属性显示为参照块,无法编辑,从而影响到企业的正常设计生产。

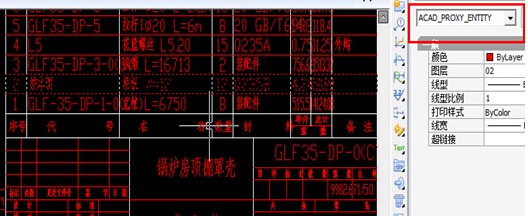

图1/ 某机械软件图纸在中望机械版上的属性显示
对于使用主流机械绘图软件的企业用户,如何将外来的其他机械软件的图纸快速转换格式、实现专业软件的特有智能化功能,显得至关重要。其实,得益于中望CAD+平台软件强大的兼容性能,中望CAD机械版在处理外来图纸文件上十分便捷和简单。
Teamdesigner、大恒、InteCAD等基于AutoCAD平台等系列二次开发的CAD(Drafting)工具软件,为机械设计行业带来一些便利性的产品,其图纸的保存格式为主流的dwg格式,在功能上主要是在BOM的关联上面有着自己特有的联接方式,用户可以对BOM进行直接的双击编辑。
对于这些软件生成的图纸文件,中望CAD机械版2014具有以下几个优势特点:全面的序号样式,能够迅速生成序列号和BOM表,并且序号与BOM双向关联,BOM全自动生成、更新;标注内容与专业术语词句库建立了联系,可快速输入所需内容;可与PDM/ERP高效集成。企业使用Teamdesigner\大恒\ InteCAD等生成的图纸,在中望CAD机械版中可以完全打开,从而保证了图纸的完整性以及不同部门之间顺畅的交互。而在序号与BOM表关联性上,中望CAD机械版也有对应的功能,通过简单的操作来满足使用需求,具体如下:
一、中望CAD机械版辅助功能中提供了提取表格数据功能,企业用户可直接将表格中的数据提取导出成为Excel文件。

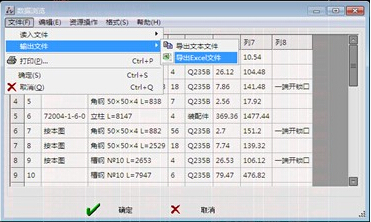

图2/中望CAD机械版的数据提取功能
二、将导出的Excel文件通过中望CAD机械版的明细表中的数据导入功能将表格中的数据再次导入到图纸中,标注序号、序号会与导入到明细表中信息自动形成连接,这样明细表就可以进行再次的自动智能化编辑。

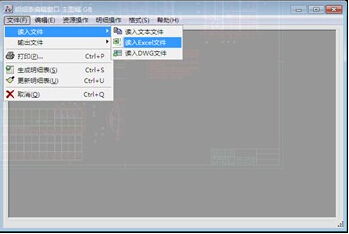

图3/中望CAD机械版的数据导入功能
值得一提的是,在这一交换过程中,软件既保证了数据的完整性,而且避免了设计师重新输入数据而增加重复性的工作,并且将中望机械版中BOM表自动编辑的功能充分利用,有利于提高工作效率。
而对于部分企业用到的PCCAD设计系列图纸,中望CAD机械版则可以完全兼容。PCCAD是天河软件公司在AutoCAD基础上,根据中国机械工业实际情况和国家标准而开发的工程绘图设计系统软件。中望CAD机械版最早对PCCAD进行了完全系统的兼容,PCCAD图纸中望机械版中打开,BOM表,标题栏等属性文件都可以直接进行双击编辑,BOM表中修改信息也可以自动生成,功能上可以达到完全兼容。

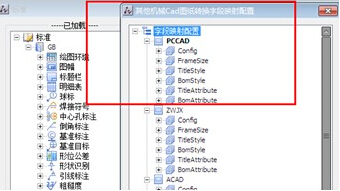

图4/中望CAD机械版兼容PCCAD的配置信息
小结:在机械设计领域的众多国产专业绘图软件中,中望CAD机械版称得上是自主研发的典型代表,它以GB、ISO、ANSI、DIN、JIS等标准为设计依据,集合了国外同类软件的强大功能和国内同类软件的使用便利这两个特点,既涵盖了国外主流mechanical 绝大部分的功能,又提供了众多具有自己特色的功能,如尺寸标注、辅助工具、形位公差-90°方向等,同时拥有种类齐全的零件库和综合的机械绘图工具,可以显著加快机械设计流程,提高企业设计效率,是当前使用最为广泛的国产机械CAD绘图软件。
