现阶段,CAD软件被广泛应用于机械、五金、模具、电子电器等领域的设计中。一线设计师在日常绘图过程中,需要应对大量复杂的图形文件,同时也面临来自CAD软件层面的使用难题,例如大图处理、API、Undo/Redo机制等,不得不花费大量时间和精力去处理。

基于中望CAD强大的API接口功能,中望CAD机械版增添了很多具有创新意义的实用功能,有效解决了设计师的实际需求,为众多制造型企业提供了“中望CAD平台+专业应用”整体解决方案。江苏金彭车业有限公司(以下简称:江苏金彭)正是众多选择中望CAD机械版提升二维CAD设计效率的企业之一。

江苏金彭选择中望CAD机械版

江苏金彭是一家通过ISO国际质量管理体系认证的大型高科技民营企业,集三轮电动车、三轮摩托车、四轮电动车及部分特种车辆的研发、制造、销售与一体,拥有超过150人的工程研发团队。如今,其研发部门全部采用中望CAD机械版进行二维CAD设计绘图工作。

江苏金彭从一开始使用的是国外的CAD平台软件加上国内某机械CAD软件以及PLM系统组合而成的方案。然而,江苏金彭在使用过程中遇到以下几点问题:第一,需购买并解决国外CAD软件的正版授权问题,确保软件的使用合法合规;第二,由于原机械CAD软件与PLM在集成中的API接口不稳定原因,致使用户图纸无法正常上传到PLM系统,并且导致签名功能无法达到预期效果。

中望CAD机械版:实用功能满足设计需求

江苏金彭的研发工程师们在试用中望CAD机械版之后,一致认定该软件性能稳定、功能更贴近使用习惯。具体来说,中望CAD机械版具有以下几大功能特点:

一.历史数据的兼容

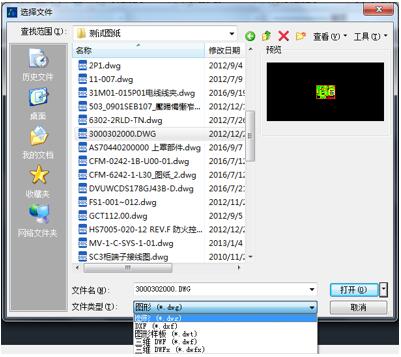

江苏金彭的工程师在多年的工作中积累了大量的使用国外CAD绘制的图纸,更换软件首先考虑是能够正常打开历史数据,实现历史数据在中望CAD中编辑和修改。


从这一点上看,中望CAD不仅兼容国外CAD软件的DWG格式,还能对原来的国产机械CAD绘制的自定义实体(标题栏、明细表、序号)直接双击编辑。


在江苏金彭公司内部,原来在DWG图纸中,工程师只能通过多个标注样式来控制不同图框中不同比例的标注。如此一来,标注过程变得非常繁复,而且容易出错。相比之下,中望CAD机械版显得十分智能化和人性化:软件能够自动识别当前操作的图框,标注自动适应当前图框的比例和标准;而当操作其他图框时又可自动将比例和标准更换到当前的图框,使得标注总是与对应的图框相符合,相匹配。工程师使用中望CAD机械版之后,不仅工作效率大幅度提高了,还有效避免了许多不必要的错误。

二.友好的操作界面,保留用户使用习惯

由于江苏金彭使用国外CAD平台+国内机械CAD软件的组合有多年的时间,工程师已经完全习惯原有的软件界面和操作习惯(快捷键、命令的位置)。出于这种考虑,中望CAD的操作界面风格、快捷键和命令位置与原有软件基本上保持一致,从而避免了因界面和快捷键的不同导致工程师在使用过程中工作效率的下降。


三.CAD与PLM系统集成,实现企业高效产品生命周期管理

PLM是应用于在单一地点的企业内部、分散在多个地点的企业内部,以及在产品研发领域具有协作关系的企业之间的,支持产品全生命周期的信息的创建、管理、分发和应用的一系列应用解决方案,能够集成与产品相关的人力资源、流程、应用系统和信息。

由于此前江苏金彭使用的CAD软件与PLM集成效果不佳,因此在测试过程中公司重点关注中望CAD与其PLM系统集成效果。


目前金彭车业内部使用的PLM集成中望CAD后可以实现以下几点功能:

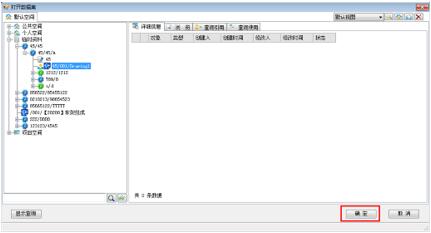

?在CAD提供的菜单界面中登录和注销PLM;

?新建和打开图纸;

?编辑标题栏、明细表数据更新之PLM;

?通过PLM客户端中修改数据更新到DWG图纸;

?PLM系统中流程签名功能;


四.样式同步,让设计图纸更规范

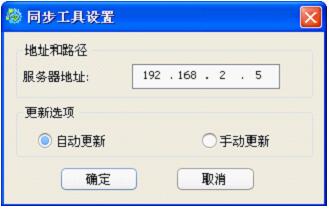

对管理者来说,制定企业标准并不是一件复杂的事情,困难的是在统一标准后如何一直保持统一。这个问题同样让江苏金彭煞费苦心。而中望CAD机械版首创的样式同步功能就让这个问题轻易得到解决。只要简单设置,即可将定制好的标准在线同步到每个工程师的工作电脑中,从而保证江苏金彭每个工程师出的设计图从一开始就符合企业标准,同时也直接降低了企业标准实施的难度。


小结:中望CAD机械版拥有许多的人性化的实用功能,突破了二维CAD设计上的局限,极大提高了工程师的设计效率,使工程师更多的专注于设计、专注于创新,而不是一些简单重复的繁琐的CAD基本操作。
